VŔTAČKO-FRÉZKY

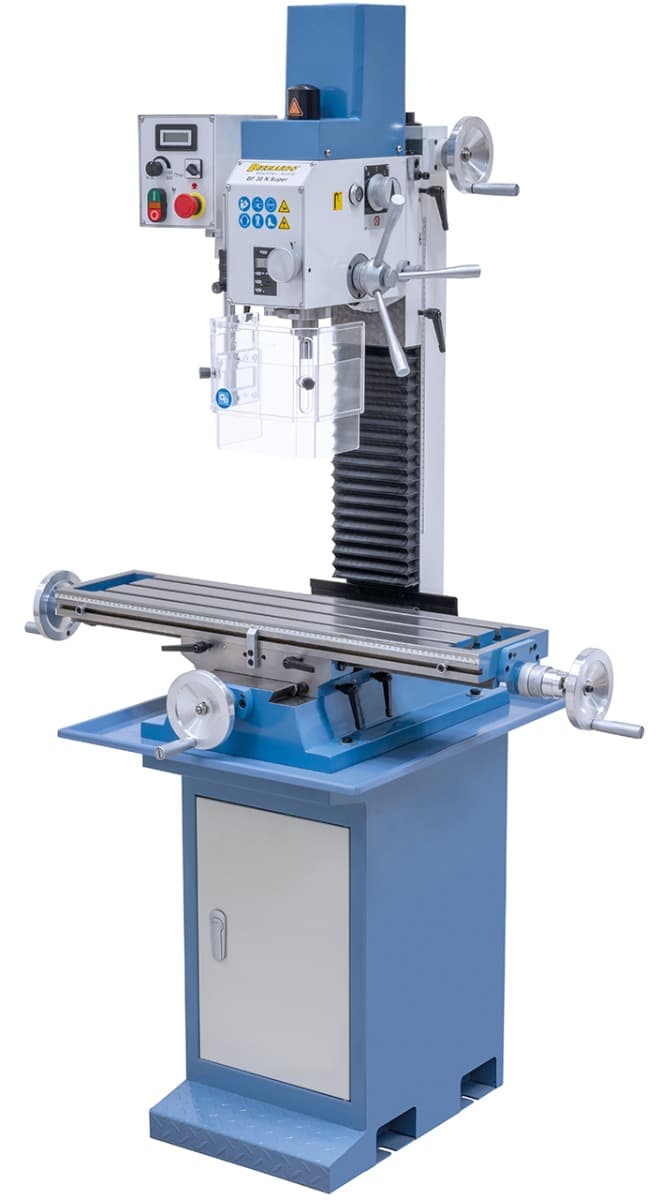

SKU: 02-10420Vŕtacie-frézovacie zariadenie BF 30 N Super
CENASKLADOM
€2,640.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
PREHĽAD
Ďalší vývojový stupeň osvedčeného stroja KF 25 Vario ponúka väčší kužeľ vretena, väčší frézovací stôl a 2 digitálne ukazovatele otáčok a zdvihu pinoly. Medzi ďalšie zaujímavé vlastnosti tohto vŕtacieho-frézovacieho stroja patrí plynulá regulácia otáčok a naklápacia frézovacia hlava v uhle -90° až +90°.
VLASTNOSTI
- Všestranné možnosti využitia, napríklad frézovanie drážok, rovinné frézovanie, vyvrtávanie,.....
- Súčasťou dodávky je digitálne zobrazenie otáčok a hĺbky vŕtania
- Dvojstupňová prevodovka zabezpečuje optimálny prenos výkonu
- Sériovo dodávané s pravým-ľavým chodom, ideálne na rezanie závitov
- Jednosmerný motor s optimálnym krútiacim momentom aj pri nižších otáčkach
- Rybinové vedenie v osiach x, y, z s nastavením vôle klinovými lištami
- Uloženie vretena v presných ložiskách zabezpečuje veľmi nízku hádzavosť (≤ 0,015 mm)
- Obojstranne naklápacia frézovacia hlava na vŕtanie pod uhlom, frézovanie úkosov, zrážanie hrán, atď.
- Rozmerný krížový stôl s T-drážkami a presne opracovaným povrchom
- Nastavenie pinoly pákou, jemné nastavenie ručným kolesom
TECHNICKÉ ÚDAJE
| Vŕtací výkon v oceli | 30 mm |
|---|---|
| Čelné frézovanie max. | 75 mm |
| Stopková fréza max. | 25 mm |
| Vyloženie | 180 mm |
| Vzdialenosť vreteno / stôl | 115 - 465 mm |
| Zdvih pinoly | 70 mm |
| Otáčky vretena, plynulé | 50 - 1100 / 150 - 3000 ot/min |
| Kužeľ vretena | MK 3 |
| Veľkosť stola | 840 x 210 mm |
| Dráha pojazdu (x / y) | 585 / 225 mm |
| Naklápacia frézovacia hlava | -90° až +90° |
| Výškový posun frézovacej hlavy | 350 mm |
| Veľkosť T-drážky | 14 mm |
| Menovitý výkon S1 100 % | 1,1 kW / 230 V |
| Výkon - cykl. zaťaženie S6 40% | 1,6 kW / 230 V |
| Rozmery stroja (Š x H x V)* | 1350 x 710 x 1200 mm |
| Hmotnosť cca | 208 kg |
* bez podstavca
OBSAH BALENIA
- Rýchloupínacie skľučovadlo 3 - 16 mm / B 16
- Upínací tŕň MK 3 / B 16
- Upínacia skrutka M 12 vo vretene
- Digitálne zobrazenie počtu otáčok
- Digitálne zobrazenie zdvihu pinoly
- EMV filter podľa normy CE
- Výškovo nastaviteľný ochranný kryt
- Servisné a obslužné náradie
