VŔTAČKO-FRÉZKY

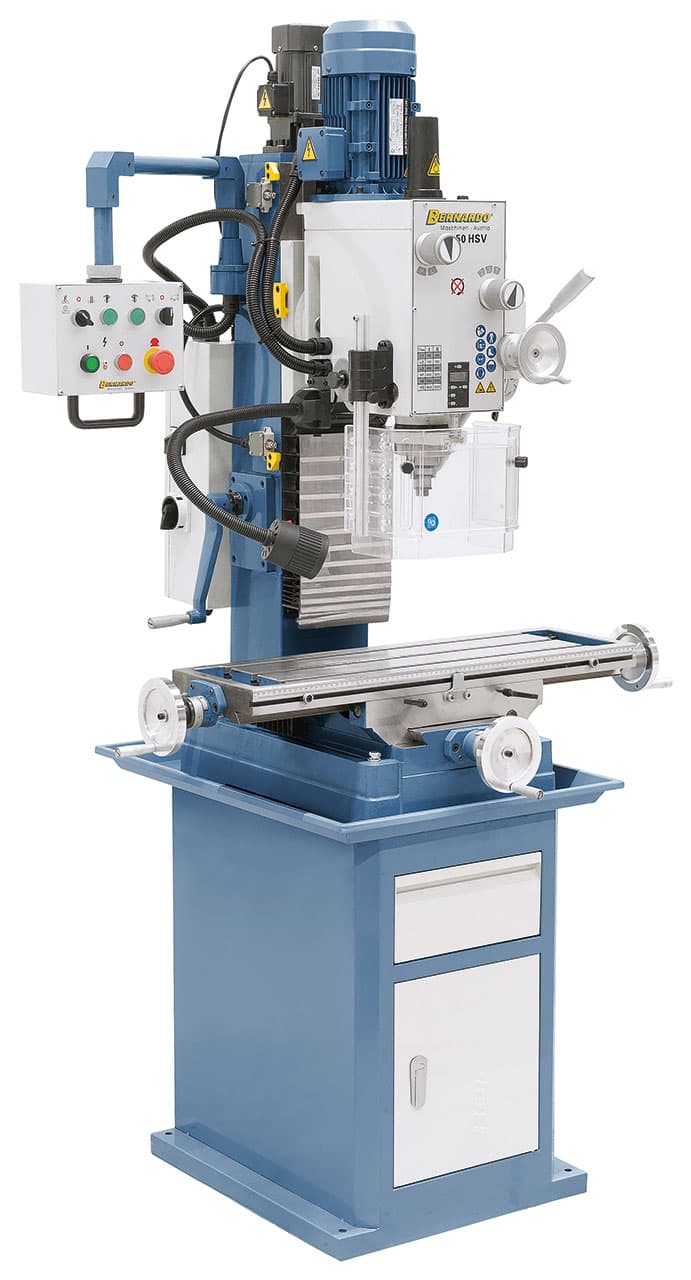

SKU: 02-1095Vŕtacie a frézovacie zariadenie FM 50 HSV
CENASKLADOM
€3,520.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
PREHĽAD
Vŕtačko-frézka FM 50 HSV poskytuje obsluhe komfort pri ovládaní stroja vďaka výškovému nastaveniu frézovacej hlavy pomocou motora a digitálnemu ukazovateľu zdvihu pinoly, ako aj automatickému posuvu pinoly. Konštrukčné prevedenie predurčuje frézku na vykonávanie modelárskych prác, do menších ručných dielní a opravárenských prevádzok.
VLASTNOSTI
- Univerzálne možnosti využitia na frézovanie drážok, plôch, vŕtanie a pod.
- Dodávaná s automatickým posuvom pinoly a zariadením na rezanie závitov
- Výškové nastavenie frézovacej hlavy pomocou motora
- Vysoká bezpečnosť je zabezpečená výškovo nastaviteľným krytom skľučovadla s mikrospínačom
- Tichý chod vďaka brúseným ozubeným kolesám prevodovky bežiacim v olejovom kúpeli
- Frézovaciu hlavu je možné naklápať na obe strany na uhlové frézovanie, frézovanie faziet a pod.
- Dodávaná s digitálnym ukazovateľom posuvu vretena
- Rybinové vedenie v osiach x, y, z s nastavením vôle klinovými lištami
- Veľká stabilita frézovacej hlavy vďaka rybinovému vedeniu prevodovej hlavy
- Nastavenie pinoly rukoväťou, jemné nastavenie ručným kolesom
- 2-rýchlostný motor s vysokým krútiacim momentom, rozsah otáčok 75 - 3200 ot/min
TECHNICKÉ ÚDAJE
| Vŕtací výkon v oceli | 32 mm |
|---|---|
| Vŕtací výkon v liatine | 40 mm |
| Frézovacia nožová hlava max. | 80 mm |
| Vyloženie | 220 mm |
| Otáčky vretena | (12) 75 – 3200 ot/min |
| Kužeľ vretena | MK 4 |
| Zdvih pinoly | 120 mm |
| Automatický posuv pinoly | (3) 0,10 / 0,18 / 0,26 mm/ot |
| Veľkosť stola | 800 x 240 mm |
| Dráha pojazdu (x / y) | 555 / 225 mm |
| Naklápacia frézovacia hlava | -60° až +60° |
| Vzdialenosť vreteno / stôl | 95 - 485 mm |
| Výškový posun frézovacej hlavy | 390 mm |
| Veľkosť T-drážky | 14 mm |
| Motor zdvihu | 90 W |
| Menovitý výkon S1 100% | 1,1 / 1,5 kW (400 V) |
| Výkon - cykl. zaťaženie S6 40% | 1,5 / 2,2 kW (400 V) |
| Rozmery stroja (Š x H x V)* | 1140 x 970 x 1460 mm |
| Hmotnosť cca | 322 kg |
* bez podstavca
OBSAH BALENIA
- Rýchloupínacie skľučovadlo 3 - 16 mm / B 16
- Upínací tŕň MK 4 / B 16
- Upínacia skrutka vo vretene M 16
- Redukčné puzdro MK 4 / 3
- Kombinovaný upínací tŕň MK 4 / 27 mm
- Výškovo nastaviteľný ochranný kryt
- Automatický posuv pinoly
- Zdvihový motor frézovacej hlavy
- LED pracovné osvetlenie
- Digitálne zobrazenie zdvihu pinoly
- Zariadenie na rezanie závitov
- Lamelový ochranný kryt
- Nastaviteľná stupnica
- Servisné a obslužné náradie
