CNC VERTIKÁLNE OBRÁBACIE CENTRÁ
SKU: Z-02-1347XLVMC 1050 s Siemens SINUMERIK 808D Advanced 16
CENASKLADOM
€48,800.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
PREHĽAD

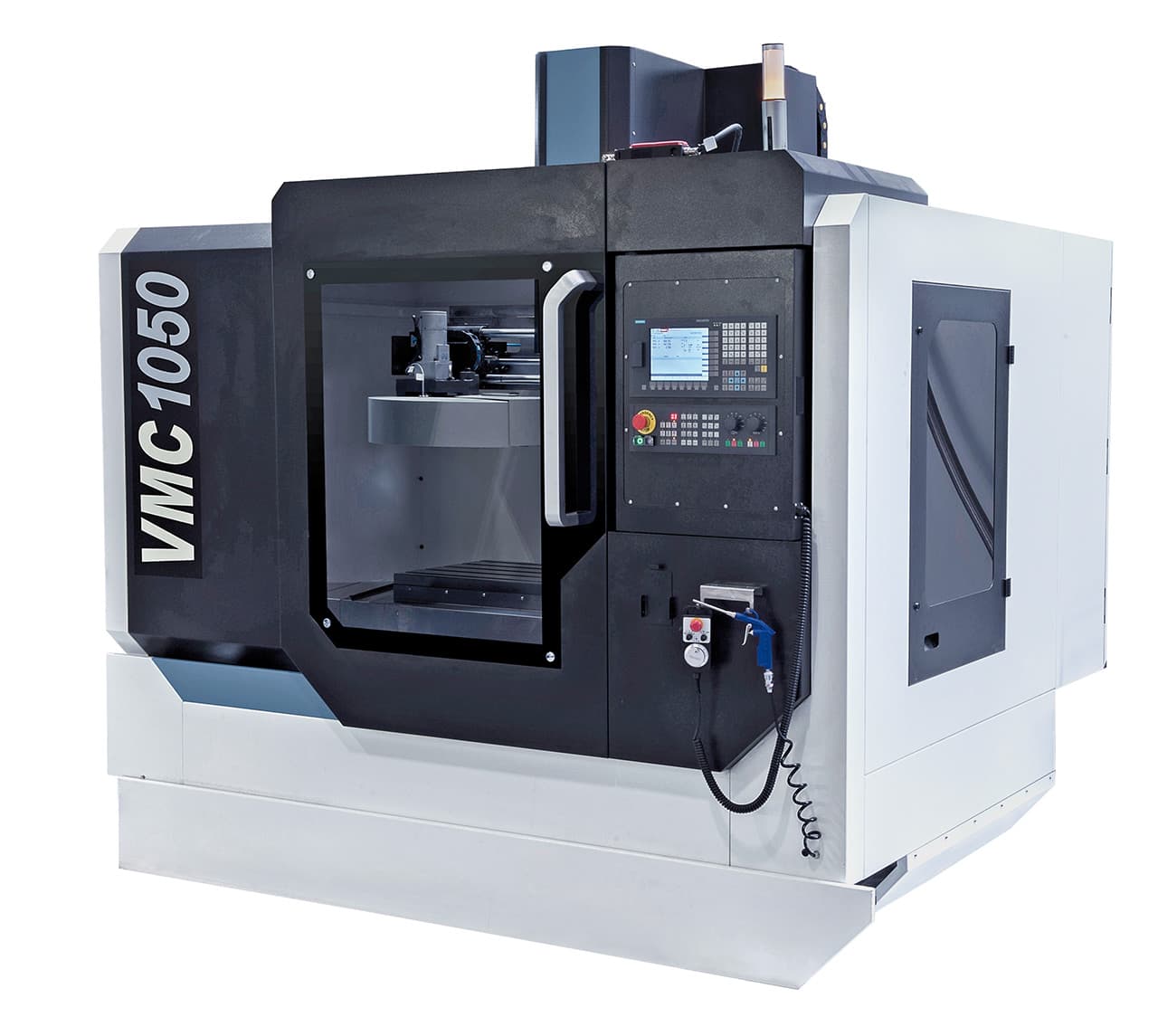

CNC vertikálne obrábacie centrum VMC 1050 je voliteľne vybavené riadiacim systémom Siemens Sinumerik 808D Advanced 16 alebo 828D a 16-polohovým otočným držiakom nástrojov. Vďaka kompaktnej konštrukcii, veľkosti stola 1000 x 500 mm a veľkým pojazdovým dráham je tento model ideálny na obrábanie malých a stredne veľkých sérií vo výrobe, ale úspešne sa používa aj na výrobu jednotlivých dielov v oblasti výroby foriem, strojov a vo vzdelávaní.
VLASTNOSTI
- Presné lineárne vedenia a výkonné servopohony pre vysoké rýchlosti rýchloposuvu vo všetkých osiach a pri vysokom zaťažení obrobkom
- Kompletný ochranný kryt stroja s posuvnými dverami a 2 bočnými dverami pre jednoduchý prístup
- Vysoká hospodárnosť vďaka rozsiahlej sériovej výbave a veľkému počtu voliteľného príslušenstva
- Stabilný liatinový stojan v pevnej konštrukcii lôžka pre veľmi tichý chod a najlepšie výkony frézovania
- Automatický 16-polohový menič nástrojov v karuselovej konštrukcii
- Presné guľôčkové skrutky s predpätými maticami vo všetkých 3 osiach
- Centrálne mazanie vodiacich dráh a guľôčkových skrutiek
- Ergonomicky umiestnené ovládacie prvky na otočnom ovládacom paneli
- Masívny a zväčšený krížový stôl s presne opracovaným povrchom
TECHNICKÉ ÚDAJE
| Pracovná oblasť | |
|---|---|
| Rozmery stola | 1000 x 500 mm |
| Kužeľ vretena | BT 40 |
| Otáčky vretena, plynulé | 40 - 8000 ot/min |
| Pojazdová dráha os x | 850 mm |
| Pojazdová dráha os y | 500 mm |
| Pojazdová dráha os z | 500 mm |
| Vzdialenosť hrot vretena - povrch stola | 110 - 610 mm |
| Vyloženie | 560 mm |
| Nosnosť stola | 500 kg |
| T-drážky (počet / šírka / rozteč) | 5 / 18 / 100 mm |
| Posuv | |
| Pracovný posuv pre os x, y a z | 10 - 10.000 mm/min |
| Rýchloposuv osí x a y | 30.000 mm/min |
| Rýchloposuv osi z | 24.000 mm/min |
| Presnosť | |
| Presnosť polohovania | ± 0,005 mm |
| Presnosť opakovania | ± 0,003 mm |
| Držiak nástrojov | |
| Počet miest pre nástroje | 16 ks. |
| Veľkosť nástroja Ø x L max. | 130 x 300 mm |
| Hmotnosť nástroja max. | 8 kg |
| Čas výmeny nástroja, nástroj / nástroj | 7 s |
| Výkon motora vretena | 11,0 kW |
| Rozmery stroja (Š x H x V) | 2500 x 2200 x 2400 mm |
| Hmotnosť cca | 5500 kg |
OBSAH BALENIA
- Riadiaci systém Siemens Sinumerik
- Pripravené na montáž 4. osi
- Elektronické ovládacie koliesko s tlačidlom núdzového zastavenia
- Servopohony Siemens pre všetky 3 osi
- 16-polohový otočný držiak nástrojov
- Špirálový dopravník triesok
- Presné lineárne vedenie vo všetkých osiach
- Automatická funkcia vyfukovania vretena
- Automatická orientácia vretena
- Kompletný ochranný kryt stroja s 1 prednými posuvnými dverami
- CE bezpečnostné sklo
- Bezpečnostné zaistenie
- LED pracovné osvetlenie
- Automatické centrálne mazanie
- Pneumatická ručná pištoľ
- Teleskopický kryt v osi x, y a z
- Chladiace zariadenie
