UNIVERZÁLNE FRÉZKY SO SERVOMOTORMI PRE POSUV

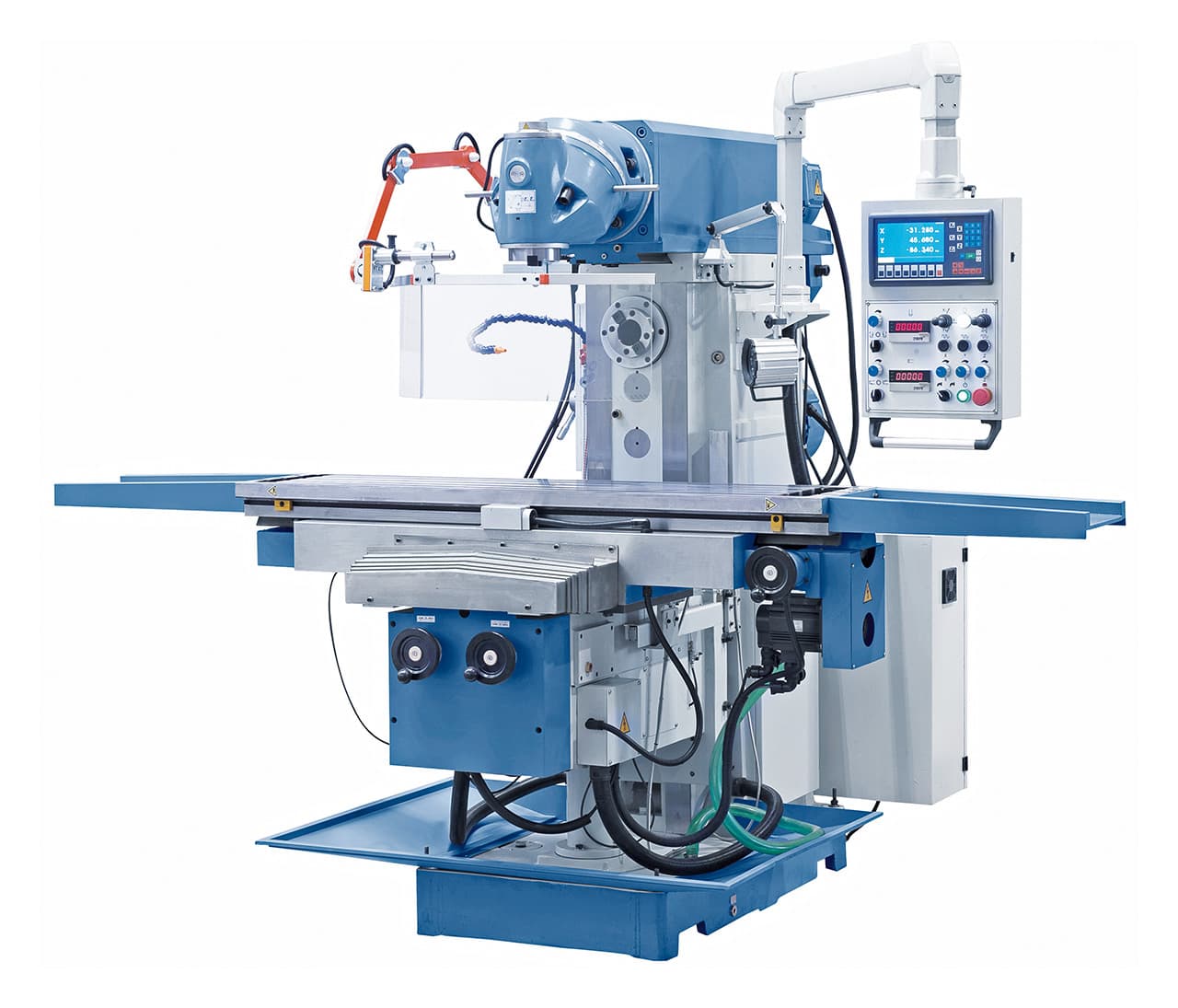

SKU: 02-1293XLUniverzálna frézka UWF 200 Servo
CENAVYPREDANÉ
€30,370.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
PREHĽAD
Univerzálna frézka UWF 200 Servo je určená na obrábanie obrobkov do hmotnosti 300 kg. Vďaka stabilnej a ťažkej konštrukcii zo sivej liatiny a vysokej tuhosti konštrukčných skupín stroja tento model spĺňa tie najlepšie predpoklady pre presnú prácu. Hlavné znaky tohto stroja sú servopohon s elektronickými ručnými kolieskami vo všetkých osiach a plynulá regulácia počtu otáčok.
VLASTNOSTI
- Plynulo regulovaný posuv a rýchloposuv pre všetky osi poháňaný servomotorom
- Presný chod na guličkových skrutkách vo všetkých troch osiach
- Variabilné nastavenie rýchlosti horizontálneho a vertikálneho vretena s optimálnym krútiacim momentom
- Kalené a presne brúsené vedenia zabezpečujú vysokú presnosť práce
- Sériovo dodávané s 3 elektronickými manuálnymi kolieskami pre manuálny posuv vo všetkých osiach
- Rozmerný krížový stôl s T-drážkami a presne opracovaným povrchom
- Centrálne mazanie vodiacich dráh
- Nastavenie požadovaných rýchlostí posuvu potenciometrom na ovládacom paneli
- Rýchloposuvom v osiach x, y, z je možné znížiť straty času pri výrobe
- Masívne pravouhlé vedenie v osi y, rybinové vedenie v osi x a z zabezpečujú zvýšenú stabilitu
TECHNICKÉ ÚDAJE
| Veľkosť stola | 1600 x 360 mm |
|---|---|
| Kužeľ vretena horizontálny | ISO 50 |
| Kužeľ vretena vertikálny | ISO 50 |
| Otáčky vretena horizontálne | (2) 60 - 360 / 360 - 1800 ot/min |
| Otáčky vretena vertikálne | (2) 65 - 350 / 350 - 1750 ot/min |
| Dráha pojazdu pozdĺžna (x) | 1300 mm |
| Dráha pojazdu priečna (y) | 300 mm |
| Dráha pojazdu vertikálna (z) | 400 mm |
| Vzdialenosť vreteno / stôl horizontálne | 15 - 350 mm |
| Vzdialenosť vreteno / stôl vertikálne | 180 - 610 mm |
| Vyloženie | 250 - 980 mm |
| Max. hmotnosť obrobku | 300 kg |
| T-drážky (počet / šírka / rozteč) | 3 / 18 / 80 mm |
| Rozsah posuvu pozdĺžna | 10 - 1000 mm/min |
| Rozsah posuvu priečna | 10 - 1000 mm/min |
| Rozsah posuvu vertikálna | 10 - 500 mm/min |
| Rýchloposuv osi x, y | 10 - 3000 mm/min |
| Rýchloposuv osi z | 10 - 750 mm/min |
| Výkon motora v horizontálnej polohe | 7,5 kW |
| Výkon motora vo vertikálnej polohe | 5,5 kW |
| Servomotor (krútiaci moment / výkon) | 10 Nm / 1,5 kW |
| Výkon motora chladenia | 90 W |
| Chladiaci výkon | 25 l / min |
| Rozmery stroja (Š x H x V) | 2790 x 2200 x 2200 mm |
| Hmotnosť cca | 2850 kg |
OBSAH BALENIA
- 3-osé digitálne odmeriavanie ES-12 H s LCD displejom
- Elektronické kolieska na ručné ovládanie
- Plynulý posuv vo všetkých osiach
- Upínacie vreteno M 24
- LED pracovné osvetlenie
- Chladiace zariadenie
- Horizontálne oporné ložisko
- Vanička na chladiacu kvapalinu
- Univerzálne ochranné zariadenie
- Dlhý frézovací tŕň ISO 50 / 27 mm, ISO 50 / 32 mm
- Kombinovaný upínací tŕň ISO 50/32 mm
- Redukčné puzdro ISO 50 / MK 4
- Automatické centrálne mazanie
- Náradie na obsluhu
