UNIVERZÁLNE FRÉZKY SO SERVOMOTORMI PRE POSUV

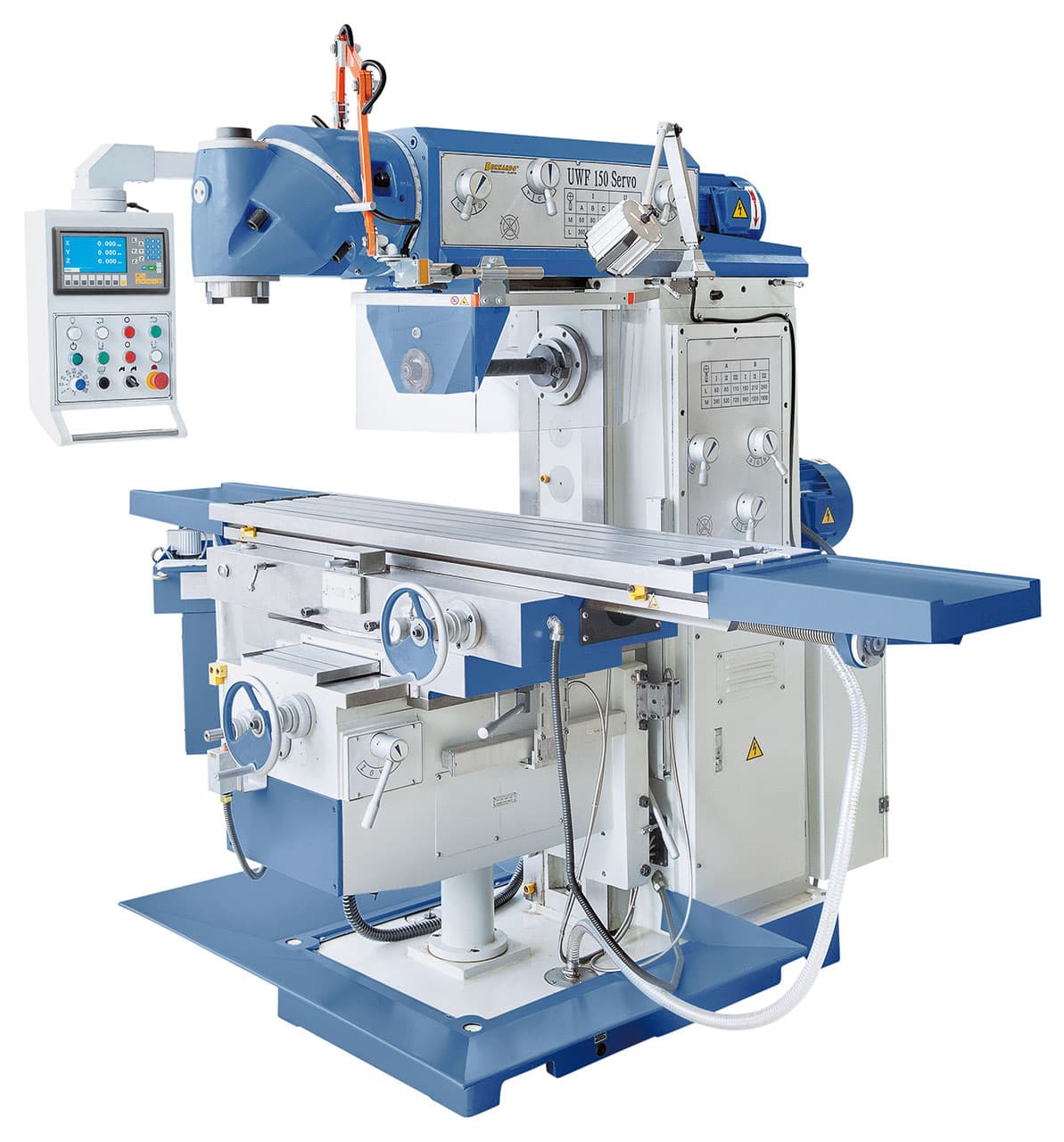

SKU: 02-1289XLUniverzálna frézka UWF 150 Servo
CENASKLADOM
€23,930.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
PREHĽAD
Model UWF 150 Servo je univerzálny frézovací stroj so stabilnou konštrukciou, s posuvným horným ramenom a veľkou upínacou plochou stola. Dostatočne dimenzované vedenia vo všetkých osiach zaručujú aj pri vysokom zaťažení stola najvyšší stupeň presnosti a stability. Hlavné prednosti stroja sú naklápací pracovný stôl, ploché vedenie na osiach y, z a servopohon posuvov a rýchloposuv na všetkých osiach.
VLASTNOSTI
- Logicky a prehľadne usporiadané radenie prevodov pre nastavenie otáčok
- Kalené a presne brúsené vedenia zabezpečujú vysokú presnosť práce
- Nastavenie požadovaných rýchlostí posuvu potenciometrom na ovládacom paneli
- Digitálne odmeriavanie polohy pre osi x, y, z je súčasťou dodávky
- Jemne odstupňované posuvy na všetkých osiach, poháňané servomotorom
- Univerzálna frézovacia hlava systému „Huron“, nastaviteľná do všetkých polôh s ľubovoľným uhlom
- Sériová výbava rýchloposuvom na osiach x, y, z, skracuje prestoje pri výrobe
- Optimálne zladenie voľne voliteľných otáčok vretena a posuvov zabezpečuje hospodárne obrábanie rôznych materiálov
- Súčasťou dodávky je centrálne mazanie pre osi x, y
TECHNICKÉ ÚDAJE
| Veľkosť stola | 1600 x 360 mm |
|---|---|
| Kužel vretena horizontálny | ISO 50 |
| Kužel vretena vertikálny | ISO 50 |
| Otáčky vretena vodorovné | (12) 60 - 1800 ot/min |
| Otáčky vretena zvislé | (12) 60 - 1750 ot/min |
| Pozdĺžny pojazd (x) | 1300 mm |
| Priečny pojazd (y) | 300 mm |
| Zvislý pojazd (z) | 400 mm |
| Vzdialenosť vretena / horizontálneho stola | 15 - 415 mm |
| Vzdialenosť vretena / vertikálneho stola | 185 - 585 mm |
| Vyloženie | 215 - 840 mm |
| Naklopenie stola | -45° až +45° |
| Max. hmotnosť obrobku | 300 kg |
| Rozsah posuvu pozdĺžny | (8) 30 - 830 mm/min |
| Rozsah posuvu priečny | (8) 30 - 830 mm/min |
| Rozsah posuvu zvislý | (8) 23 - 625 mm/min |
| Rýchloposuv na osiach x, y, z | 1200 / 800 / 600 mm/min |
| T-drážky (počet / šírka / rozteč) | 3 / 18 mm / 80 mm |
| Výkon motora v horizontálnej polohe | 5,5 kW |
| Výkon motora vo vertikálnej polohe | 4,0 kW |
| Servomotor (krútiaci moment / výkon) | 10 Nm / 1,5 kW |
| Výkon motora chladenia | 90 W |
| Chladiaci výkon | 25 l/min |
| Rozmery stroja (Š x H x V) | 2530 x 2200 x 2300 mm |
| Hmotnosť cca | 2650 kg |
OBSAH BALENIA
- 3-osové odmeriavanie polohy ES-12 H s LCD displejom
- Upínacie vreteno M 24
- LED pracovné osvetlenie
- Chladiace zariadenie
- Horizontálne oporné ložisko
- Vanička na chladiacu kvapalinu
- Posuv pre os x, y, z
- Univerzálne ochranné zariadenie
- Dlhý frézovací tŕň ISO 50 / 27 mm, ISO 50 / 32 mm
- Kombinovaný upínací tŕň ISO 50 / 32 mm
- Redukčné puzdro ISO 50 / MK 4
- Centrálne mazanie pre os x a y
- Náradie na obsluhu
