ROVINNÉ BRÚSKY
SKU: 05-1410Rovinná brúska FSM 40100 AHD **
CENAVYPREDANÉ
€26,400.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
PREHĽAD

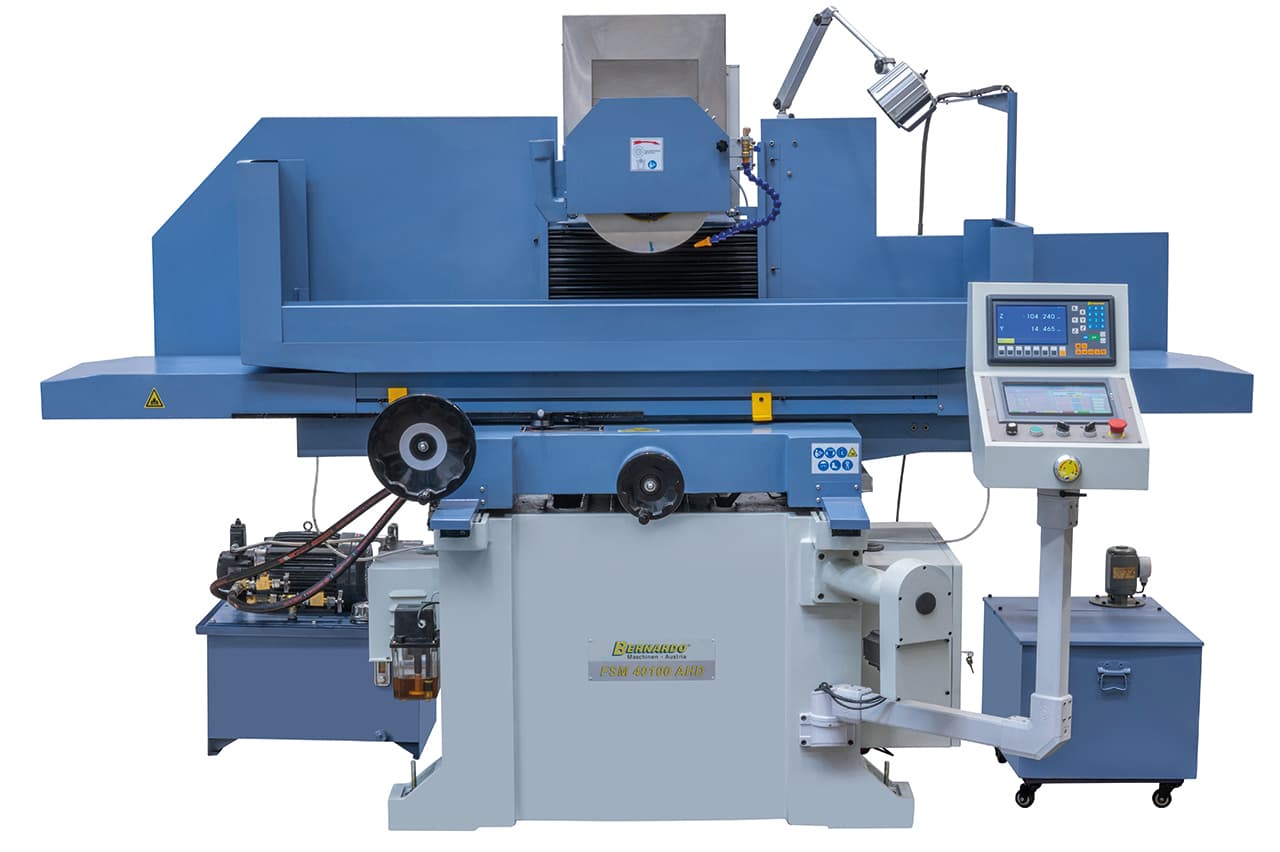

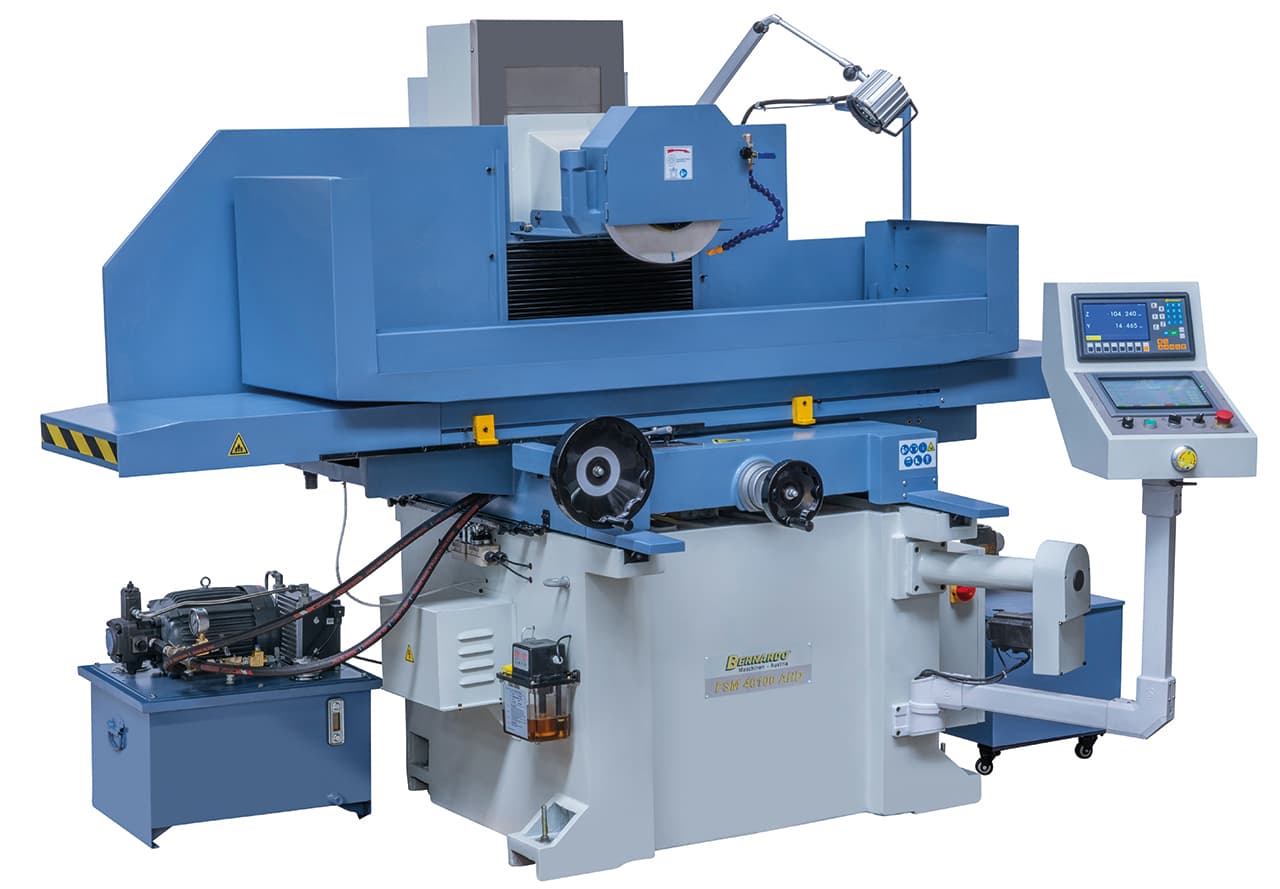

Rovinná brúska FSM 40100 AHD s masívnou konštrukciou je sériovo vybavená automatickým zvislým posuvom. Tento model ponúka používateľovi optimálny výkon svojou sériovo dodávanou výbavou, ako napríklad počítačom riadený zvislý posuv, magnetickú dosku s odmagnetovacím zariadením, ovládanie prostredníctvom dotykovej obrazovky a elektronické ručné koliesko.
VLASTNOSTI
- Nízka úroveň trhavého pohybu (slip-stick-efekt) vďaka vedeniu s plastovým povlakom v osiach x a y
- Pozdĺžne vedenie stola ploché a V, priečne vedenie stola dvojité V
- Brúsne vreteno je uložené v špeciálnych predpätých ložiskách bez axiálnej a radiálnej vôle
- Maximálna tuhosť a stabilita vďaka silnému rebrovaniu a dostatočne dimenzovaným stenám
- Digitálne riadený automatický zvislý posuv so servomotorom
- Vysokokvalitný hydraulický systém zaručuje jemné a presné nastavenie stola aj pri jeho vysokom zaťažení
- Pozicovanie na výšku obrobku rýchloposuvom, nastaviteľné zdvihy pri brúsení a vyiskrení, automatické zdvihnutie po ukončení programu
- Nastaviteľný pozdĺžny a priečny pohyb stola pomocou koncových dorazov
TECHNICKÉ ÚDAJE
| Upínacia plocha stola | 400 x 1000 mm |
|---|---|
| T-drážky, počet / veľkosť | 1 / 14 mm |
| Elektromagnetická upínacia doska | 400 x 930 mm |
| Max. dráha pojazdu, pozdĺžne | 950 mm |
| Max. dráha pojazdu, priečne | 420 mm |
| Vzdialenosť stredu vretena / stola max. | 470 mm |
| Max. hmotnosť obrobku* | 500 kg |
| Brúsny kotúč | 350 x 40 x 127 mm |
| Pozdĺžny posuv, hydraulicky | 2 - 18 m/min |
| Priečny posuv | |
| Automatické nastavenie, priečne | 0,5 – 10 mm/zdvih |
| Rýchloposuv, priečny | 990 mm/min |
| Priečny posuv na otáčku ručným kolesom | 4 mm/ot |
| Nónius na ručnom kolese | 0,02 mm |
| Zvislý posuv | |
| Strojový posuv | 0,01 / 0,1 mm |
| Rýchloposuv, zvislý | 360 mm/min |
| Zvislý posuv na otáčku ručným kolesom | 2 mm/ot |
| Nónius na ručnom kolese | 0,01 mm |
| Motor brúsneho vretena | 5,5 kW |
| Otáčky vretena | 1440 ot/min |

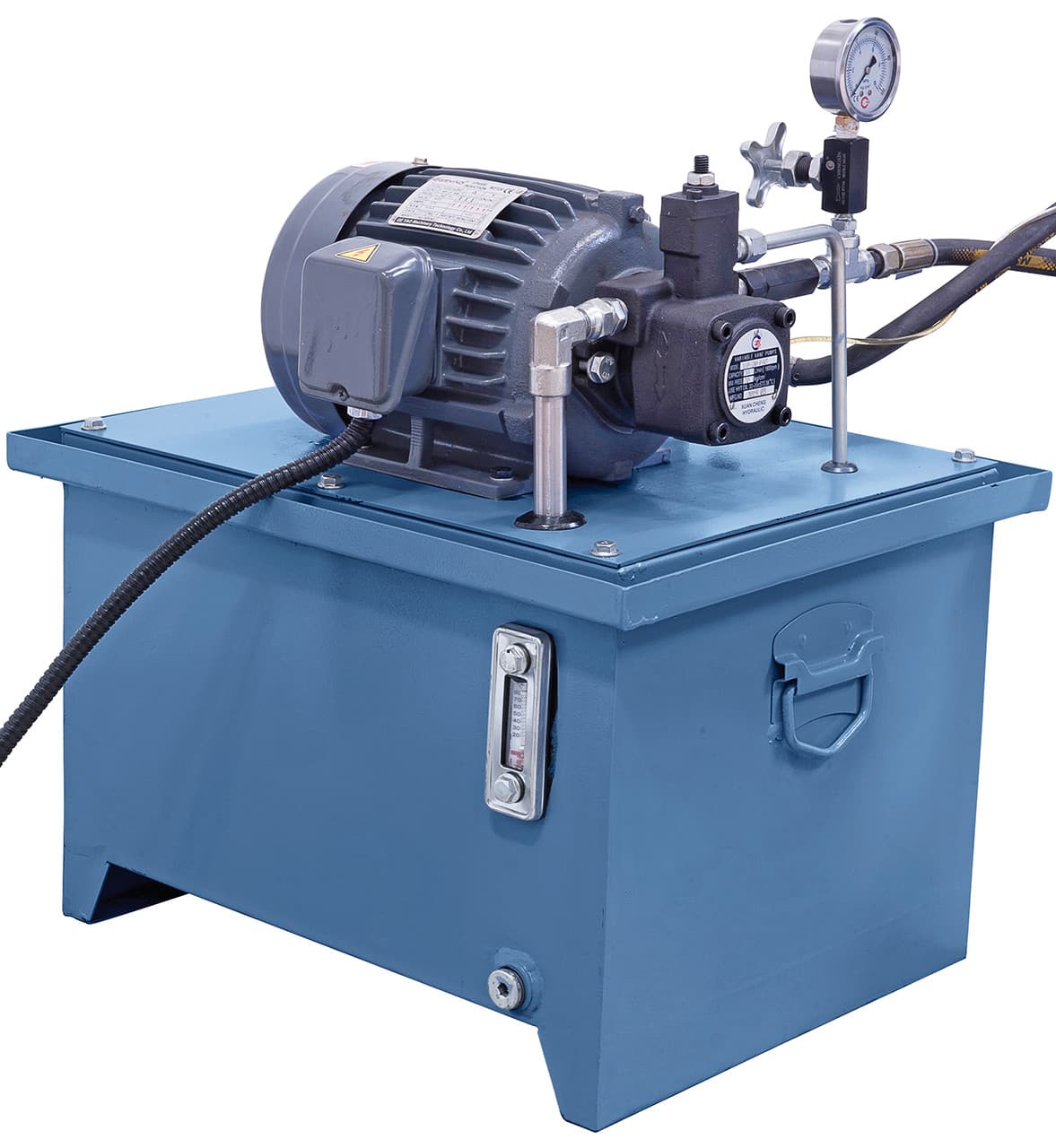

| Motor hydraulického čerpadla | 1,5 kW |

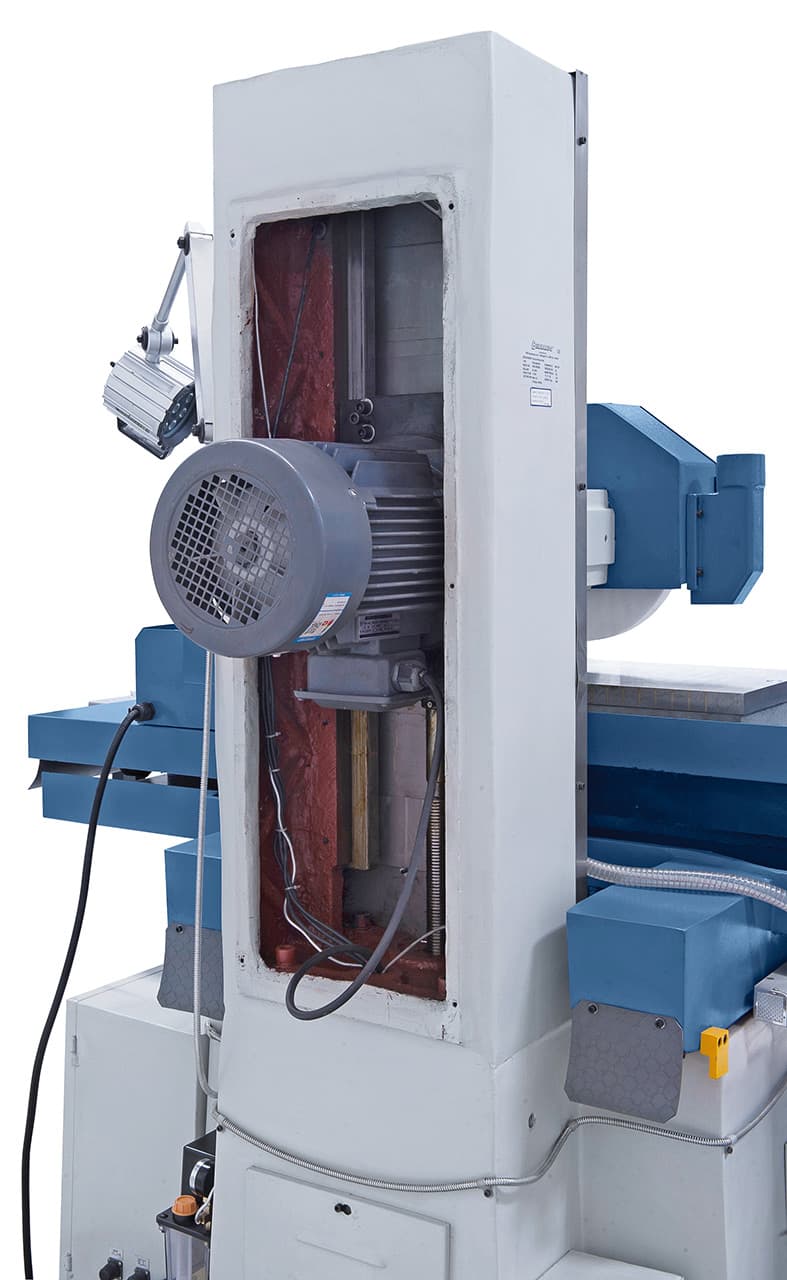

| Motor zvislého posuvu | 0,75 kW |
| Dĺžka | 3450 mm |
| Hĺbka | 2350 mm |
| Výška | 2000 mm |
| Hmotnosť cca | 2700 kg |
* s magnetickou upínacou doskou
OBSAH BALENIA
- 2-osé digitálne odmeriavanie ES-12 H s LCD displejom

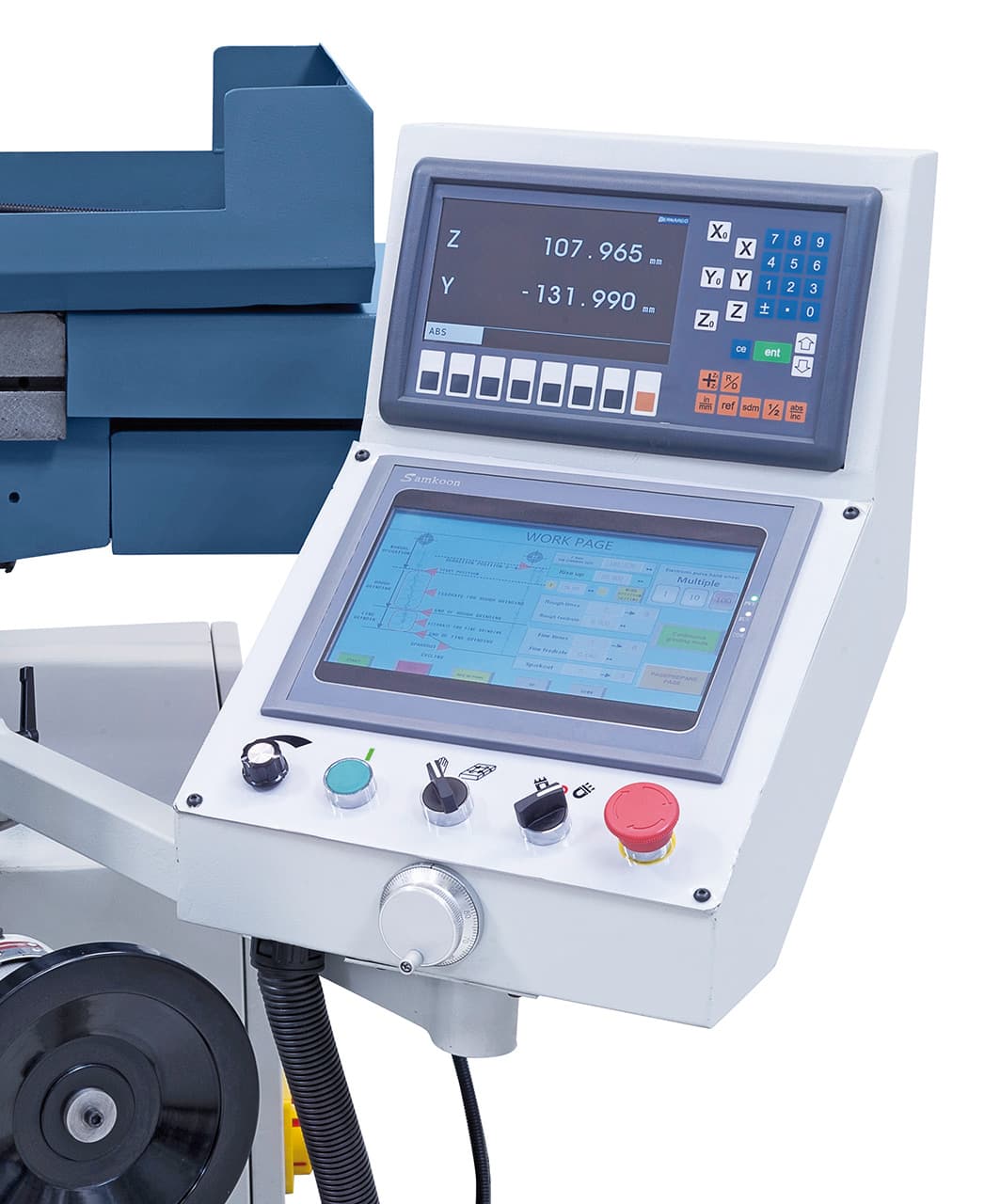

- Ovládanie dotykovou obrazovkou
- Elektronické ručné koliesko

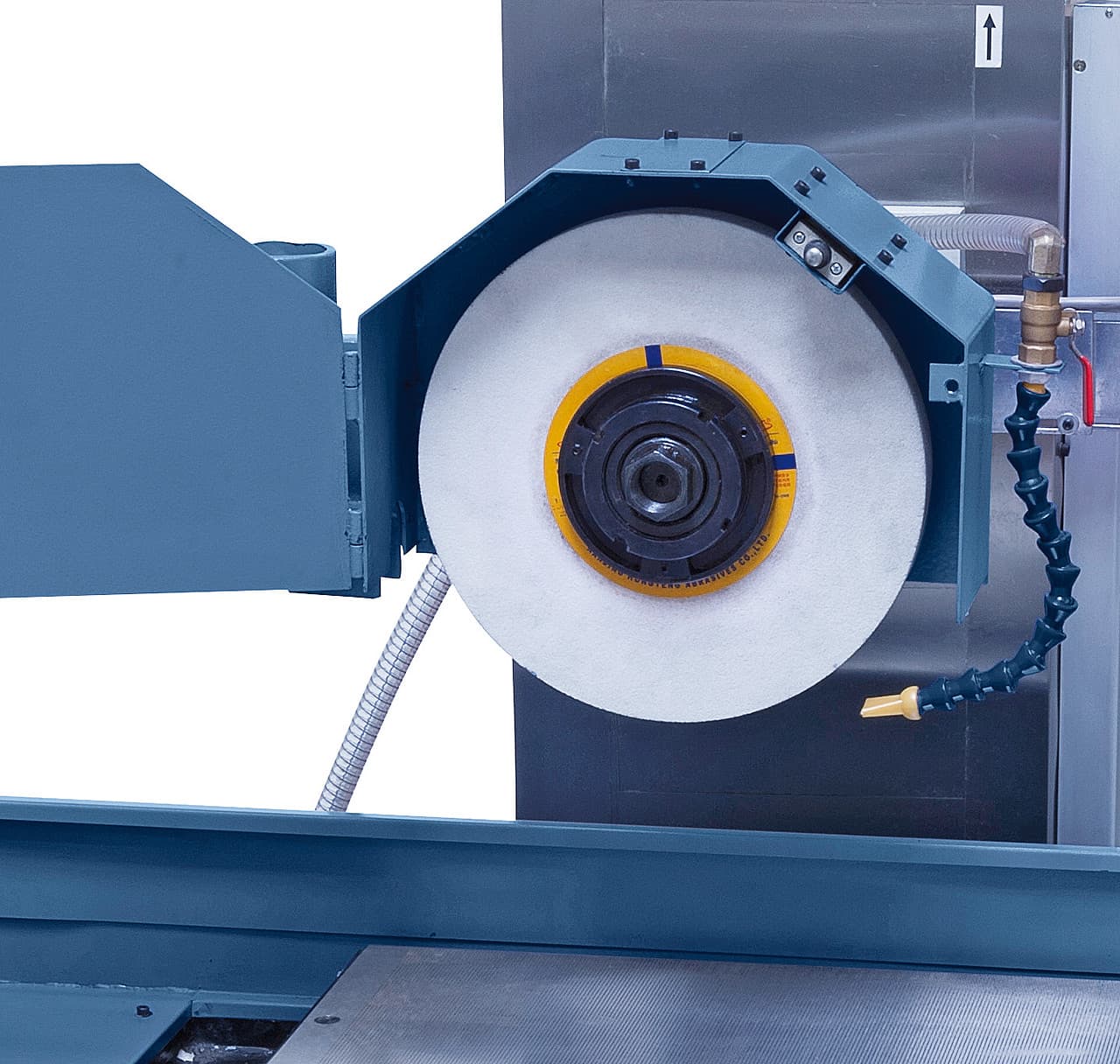

- Brúsny kotúč
- Príruba kotúča
- LED pracovné svetlo
- Elektromagnetická upínacia doska
- Vyvažovací stojan
- Vyvažovací tŕň
- Ochranné kryty
- Odmagnetovacie zariadenie
- Chladiace zariadenie
- Orovnávací diamant
- Vyrovnávacie pätky stroja
- Centrálne mazanie
- Servisné a obslužné náradie
