ROVINNÉ BRÚSKY

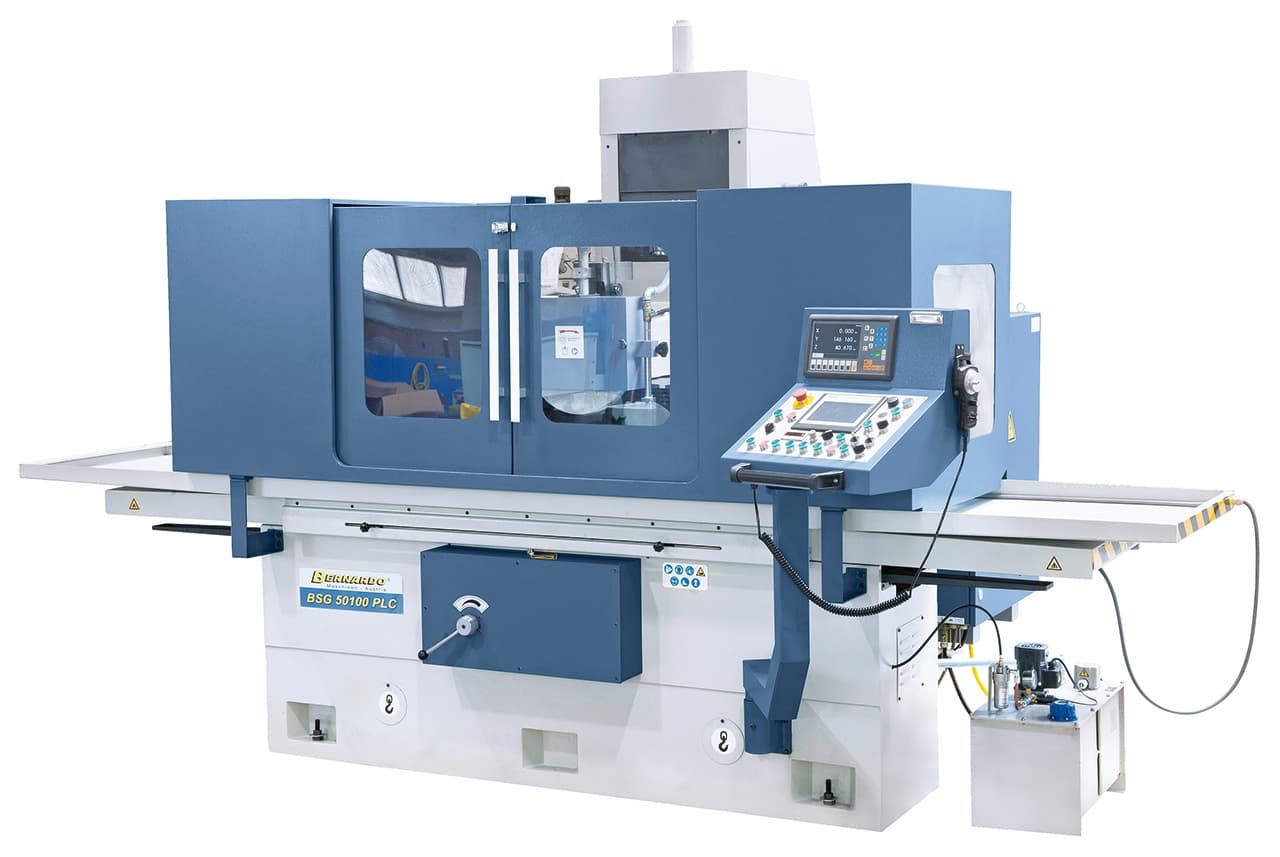

SKU: 05-1452XLPovrchová brúska BSG 50160 PLC s dvojosovým digitálnym odpočtom ES-12 H
CENAVYPREDANÉ
€53,450.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
PREHĽAD
Tento model je vhodný na opracovanie obrobkov do 900 kg s veľkosťou brúseného povrchu do 1700 x 560 mm. Tento model ponúka užívateľovi optimálny výkon vďaka sériovo dodávanej výbave ako napríklad: počítačom riadené vertikálne polohovanie, paralelný orovnávací prípravok s mikrometrickým posuvom, magnetická doska s odmagnetizačným zariadením a digitálne odmeriavanie v 2 osiach.
VLASTNOSTI
- Kalené a brúsené pozdĺžne a priečne vodiace dráhy stola, bočné vedenie s povlakom Turcite-B zaisťujú vysokú odolnosť proti opotrebeniu a nízke trenie
- Pozdĺžne a priečne posuvy stola s rovinným a V-vedením
- Počítačom riadené polohovanie s rýchloposuvom na výšku obrobku, nastaviteľné zdvihy brúsenia a vyiskrenie, automatické zdvihnutie do východiskovej polohy po ukončení programu
- Brúsne vreteno je uložené v špeciálnych predopnutých ložiskách bez axiálnej a radiálnej vôle
- Vysoká presnosť je zaručená žíhanou konštrukciou stroja bez pnutia
- Maximálna tuhosť a stabilita vďaka silnému rebrovaniu a dostatočne dimenzovaným stenám
- Nastaviteľný pozdĺžny a priečny pohyb stola pomocou koncových dorazov
- Vysokokvalitný hydraulický systém zaručuje jemné a presné nastavenie stola aj pri jeho vysokom zaťažení
- Vrátane riadenia PLC Siemens na programovanie jednoduchých cyklov brúsenia pomocou dotykovej obrazovky
TECHNICKÉ ÚDAJE
| Upínacia plocha stola | 500 x 1600 mm |
|---|---|
| T-drážky, počet / veľkosť | 3 / 18 mm |
| Elektromagnetická upínacia doska | 500 x 800 mm (2 ks.) |
| Max. dráha pojazdu, pozdĺžne | 1700 mm |
| Max. dráha pojazdu, priečne | 560 mm |
| Vzdialenosť stredu vretena / stola max. | 600 mm |
| Max. hmotnosť obrobku* | 900 kg |
| Brúsny kotúč | 350 x 50 x 127 mm |
| Pozdĺžny posuv, hydraulicky | 5 - 25 m/min |
| Priečny posuv | |
| Automatické nastavenie, priečne | 0,5 - 30 mm/zdvih |
| Rýchloposuv, priečny | 50 - 600 m/min |
| Zvislý posuv | |
| Strojový posuv | 0,005 / 0,01 / 0,015 / 0,02 / 0,03 / 0,04 mm |
| Rýchloposuv, zvislý | 50 - 500 mm/min |
| Motor brúsneho vretena | 7,5 kW |
| Otáčky vretena | 1450 ot/min |
| Motor hydraulického čerpadla | 3,0 kW |
| Celkový príkon | 13,2 kW |
| Dĺžka | 5640 mm |
| Hĺbka | 2250 mm |
| Výška | 2500 mm |
| Hmotnosť cca | 6000 kg |
* s magnetickou upínacou doskou
OBSAH BALENIA
- 2-osové digitálne odmeriavanie ES-12 H s LCD displejom
- Siemens SMART-panel IE V3 s dotykovou obrazovkou
- Elektronické ručné koleso
- Brúsny kotúč
- Príruba kotúča
- LED pracovné svetlo
- Magnetická upínacia doska
- Vyvažovací stojan
- Vyvažovací tŕň
- Ochranné kryty
- Paralelný orovnávací prípravok
- Odmagnetizačné zariadenie
- Chladiace zariadenie
- Orovnávací diamant
- Vyrovnávacie pätky stroja
- Centrálne mazanie
- Chladenie hydraulického oleja
- Servisné a obslužné náradie
