ROVINNÉ BRÚSKY
SKU: 05-1447BPovrchová brúska BSG 3060 PLC s dvojosým digitálnym odpočtom ES-12 H
CENAVYPREDANÉ
€26,510.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
PREHĽAD
Rovinná brúska série BSG s masívnou konštrukciou je sériovo vybavená automatickým vertikálnym posuvom. Všetky konštrukčné skupiny, ako je stojan, podstavec a suport, sú vyrobené z vysoko kvalitnej liatiny. Tieto modely ponúkajú svojím rozsiahlym štandardným príslušenstvom optimálny výkon pre výrobu foriem a nástrojov.
VLASTNOSTI
- Nízka úroveň trhavého pohybu (slip-stick efekt) vďaka vedeniu s plastovým povlakom v osiach x a y
- Pozdĺžne vedenie stola ploché a V, priečne vedenie stola dvojité V
- Brúsne vreteno je uložené v špeciálnych predpätých ložiskách bez axiálnej a radiálnej vôle
- Autonómna hydraulická jednotka s výmenníkom tepla, zabraňuje tepelnému namáhaniu a vibráciám stroja
- Maximálna tuhosť a stabilita vďaka silnému rebrovaniu a dostatočne dimenzovaným stenám
- Digitálne riadený automatický vertikálny posuv so servomotorom
- Vysoko kvalitný hydraulický systém zaručuje jemné a presné nastavenie stola aj pri jeho vysokom zaťažení
- Pozicovanie na výšku obrobku rýchloposuvom, nastaviteľné zdvihy pri brúsení a vyiskrení, automatické zdvihnutie po ukončení programu
- Nastaviteľný pozdĺžny a priečny pohyb stola pomocou koncových dorazov
TECHNICKÉ ÚDAJE
| Upínacia plocha stola | 305 x 635 mm |
|---|---|
| T-drážky, počet / veľkosť | 3 / 14 mm |
| Elektromagnetická upínacia doska | 300 x 600 mm |
| Max. dráha pojazdu, pozdĺžne | 765 mm |
| Max. dráha pojazdu, priečne | 340 mm |
| Vzdialenosť stredu vretena / stola max. | 580 mm |
| Max. hmotnosť obrobku* | 270 kg |
| Brúsny kotúč | 350 x 40 x 127 mm |
| Pozdĺžny posuv, hydraulicky | 5 - 25 m/min |
| Priečny posuv | |
| Automatické nastavenie, priečne | 0,5 - 8 mm/zdvih |
| Rýchloposuv, priečny | 990 mm/min |
| Priečny posuv na otáčku ručným kolesom | 5 mm/ot |
| Nónius na ručnom kolese | 0,02 mm |
| Vertikálny posuv | |
| Strojový posuv | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
| Rýchloposuv, vertikálny | 480 mm/min |
| Vertikálny posuv na otáčku ručným kolesom | 2 mm/ot |
| Nónius na ručnom kolese | 0,005 mm |
| Motor brúsneho vretena | 4,0 kW |
| Otáčky vretena | 1450 ot/min |
| Motor hydraulického čerpadla | 2,2 kW |
| Motor vertikálneho posuvu | 0,5 kW |
| Dĺžka | 2350 mm |
| Hĺbka | 2220 mm |
| Výška | 1910 mm |
| Hmotnosť cca | 2375 kg |
* s magnetickou upínacou doskou
OBSAH BALENIA
- 2-osé digitálne odmeriavanie ES-12 H s LCD displejom
- Siemens SMART-panel IE V3 s dotykovou obrazovkou
- Elektronické ručné koleso
- Brúsny kotúč

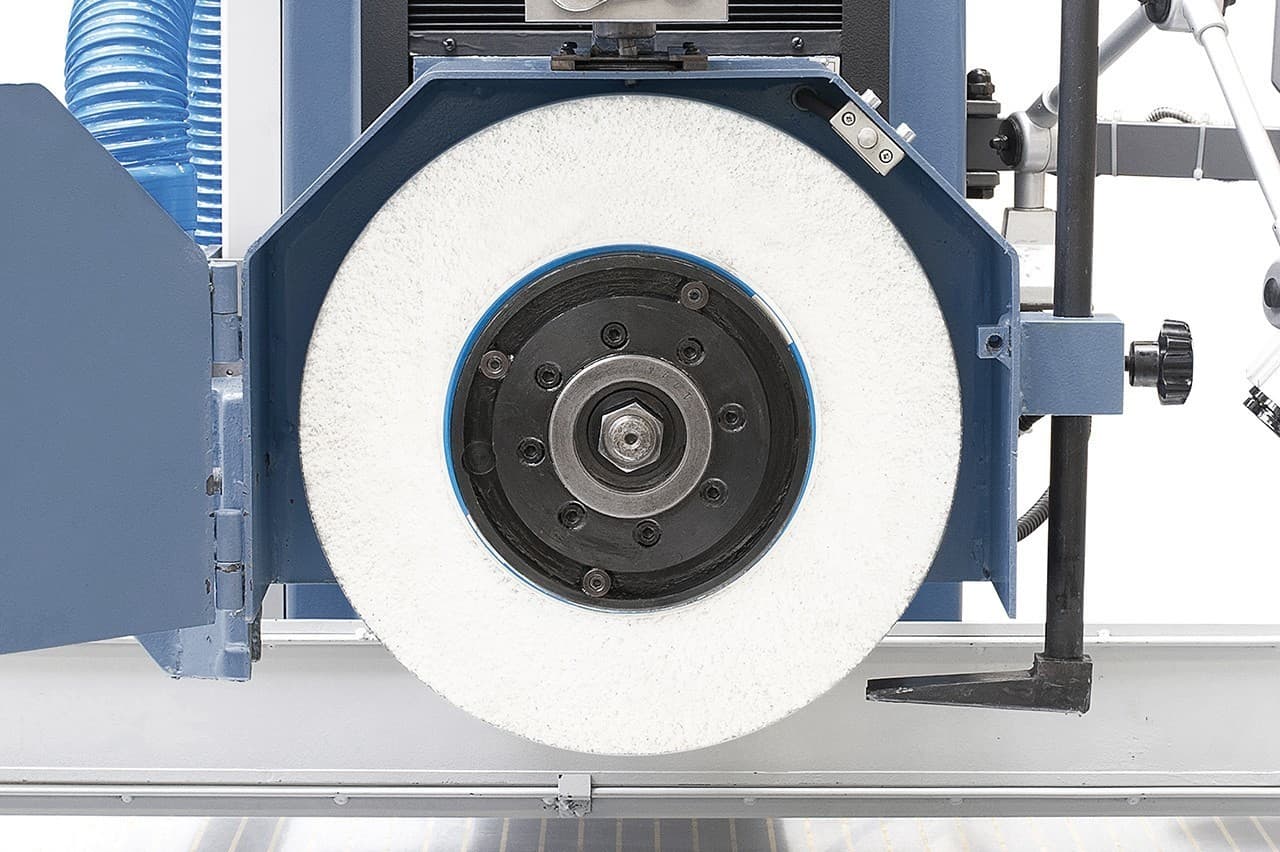

- Príruba kotúča
- LED pracovné svetlo
- Magnetická upínacia doska
- Vyvažovací stojan
- Vyvažovací tŕň
- Ochranné kryty
- Paralelný orovnávací prípravok
- Odmagnetovacie zariadenie
- Chladiace zariadenie
- Orovnávací diamant
- Vyrovnávacie pätky stroja
- Centrálne mazanie
- Servisné a obslužné náradie
