DOMOV/KOV/PRÍSLUŠENSTVO PRE KOVOOBRÁBANIE/UPÍNACIE NÁSTROJE/ZVERÁKY/OTOČNÝ STROJÁRSKY ZVERÁK S HYDRAULICKÝM POSILŇOVAČOM PHV 200
ZVERÁKY

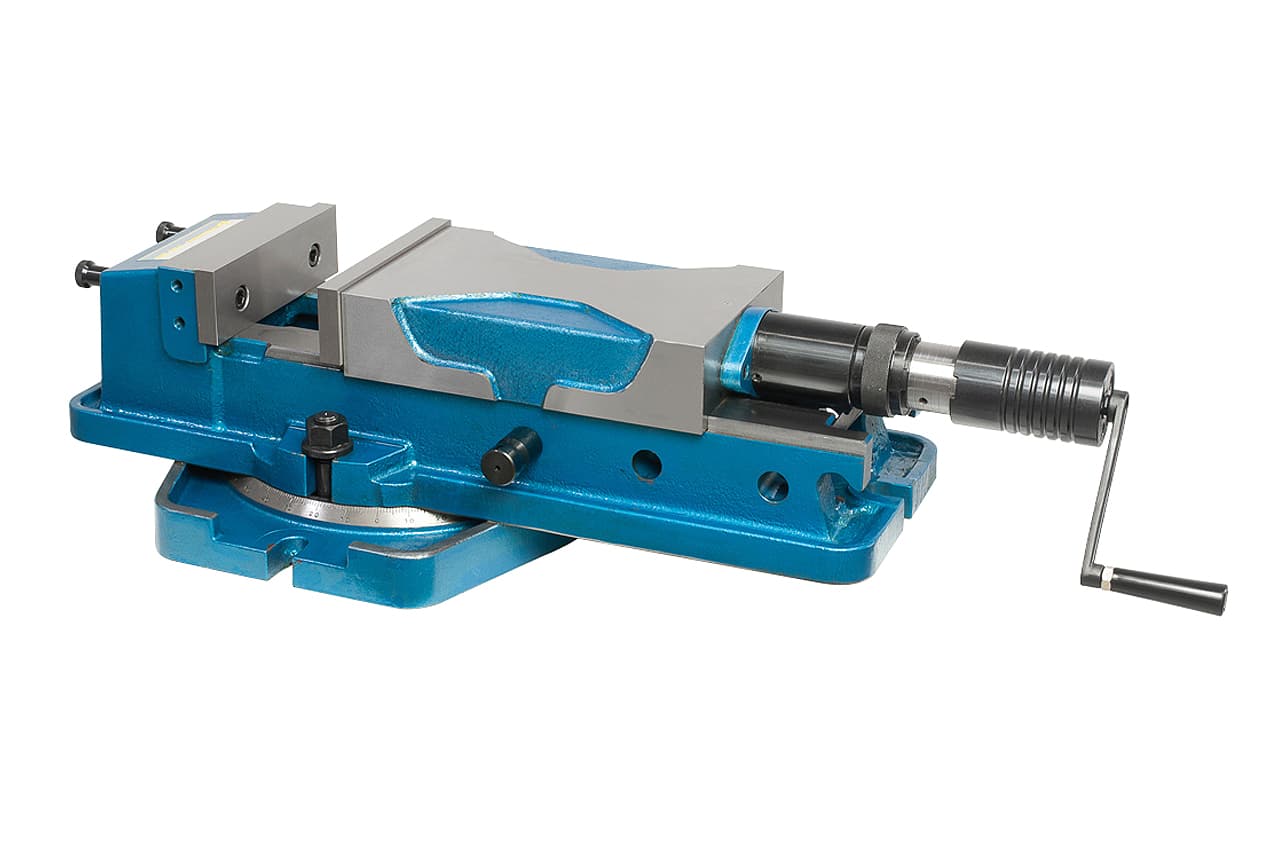

SKU: 28-2122Otočný strojársky zverák s hydraulickým posilňovačom PHV 200
CENAVYPREDANÉ
€1,990.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
VLASTNOSTI
- Využiteľný na moderných CNC strojoch a obrábacích centrách
- Mechanický / hydraulický upínací systém pomocou ručnej kľuky
- Kalené a brúsené vodiace dráhy
- Integrovaný prítlačný mechanizmus zabraňuje zdvihnutiu pohyblivých čeľustí a prevráteniu obrobku
- Rýchle nastavenie rozsahu upnutia pomocou zástrčných čapov
- Voliteľne mechanické upnutie alebo mechanické / hydraulické upnutie posunutím nastavovacieho puzdra
- Stála upínacia sila po celej dĺžke rozsahu upnutia
- Dlhé ploché vedenie pohyblivej čeľuste
- Cenovo výhodná hydraulická jednotka s možnosťou rýchlej výmeny
- K dispozícii rôzne čeľuste
- Vrátane otočného taniera a stupnice 360°
TECHNICKÉ ÚDAJE
| A | 700 mm |
|---|---|
| B | 280 mm |
| C | 200 mm |
| D | 240 mm |
| E | 163 mm |
| F | 63 mm |
| G | 100 mm |
| H | 205 mm |
| J | 125 mm |
| K | 400 mm |
| L | 165 mm |
| M | 265 mm |
| P | 830 / 1140 mm |
| Q | 725 / 1035 mm |
| R | 365 mm |
| S | 150 mm |
| T | 300 mm |
| U | 125 mm |
| V | 18 mm |
| W | 18 mm |
| X | 22 mm |
| Y | 14 mm |
| Z | 36 mm |
| Rozsah upnutia I | 0 - 110 mm |
| Rozsah upnutia II | 100 - 210 mm |
| Rozsah upnutia III | 200 - 310 mm |
| Max. upínacia sila | 6000 kg |
| Hmotnosť cca | 113 kg |
