ROVINNÉ BRÚSKY

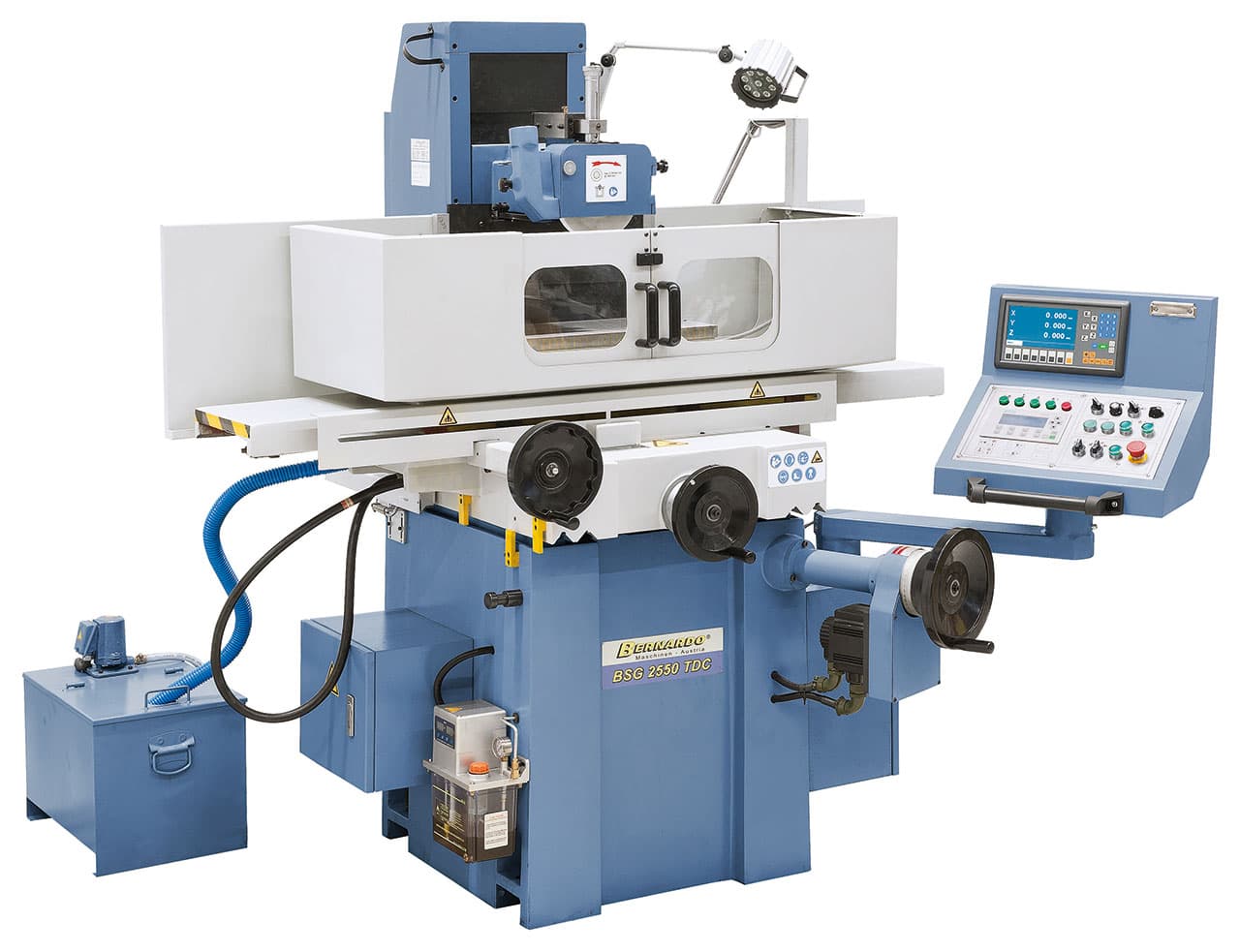

Brúska na rovinné brúsenie BSG 2550 TDC s 2-osým digitálnym odpočtom ES-12 H **

SKU: Z-05-1446
CENA
€19,462.00
SKLADOM

Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.

PREHĽAD

BSG 2550 TDC je robustná brúska na rovinné brúsenie s automatickým vertikálnym posuvom. Všetky hlavné časti, ako stojan, základňa a suport, sú vyrobené z vysoko kvalitnej sivej liatiny. Široká škála príslušenstva robí tento model veľmi ekonomickým pre výrobu nástrojov a foriem.

VLASTNOSTI

  • Plastom potiahnuté vodiace plochy v osiach x a y zaisťujú nízky efekt trhania
  • V-plochá pozdĺžna vedenie stola, dvojité V priečne vedenie stola
  • Vreteno s axiálnymi a radiálnymi, bezvôľovými, predpätými ložiskami

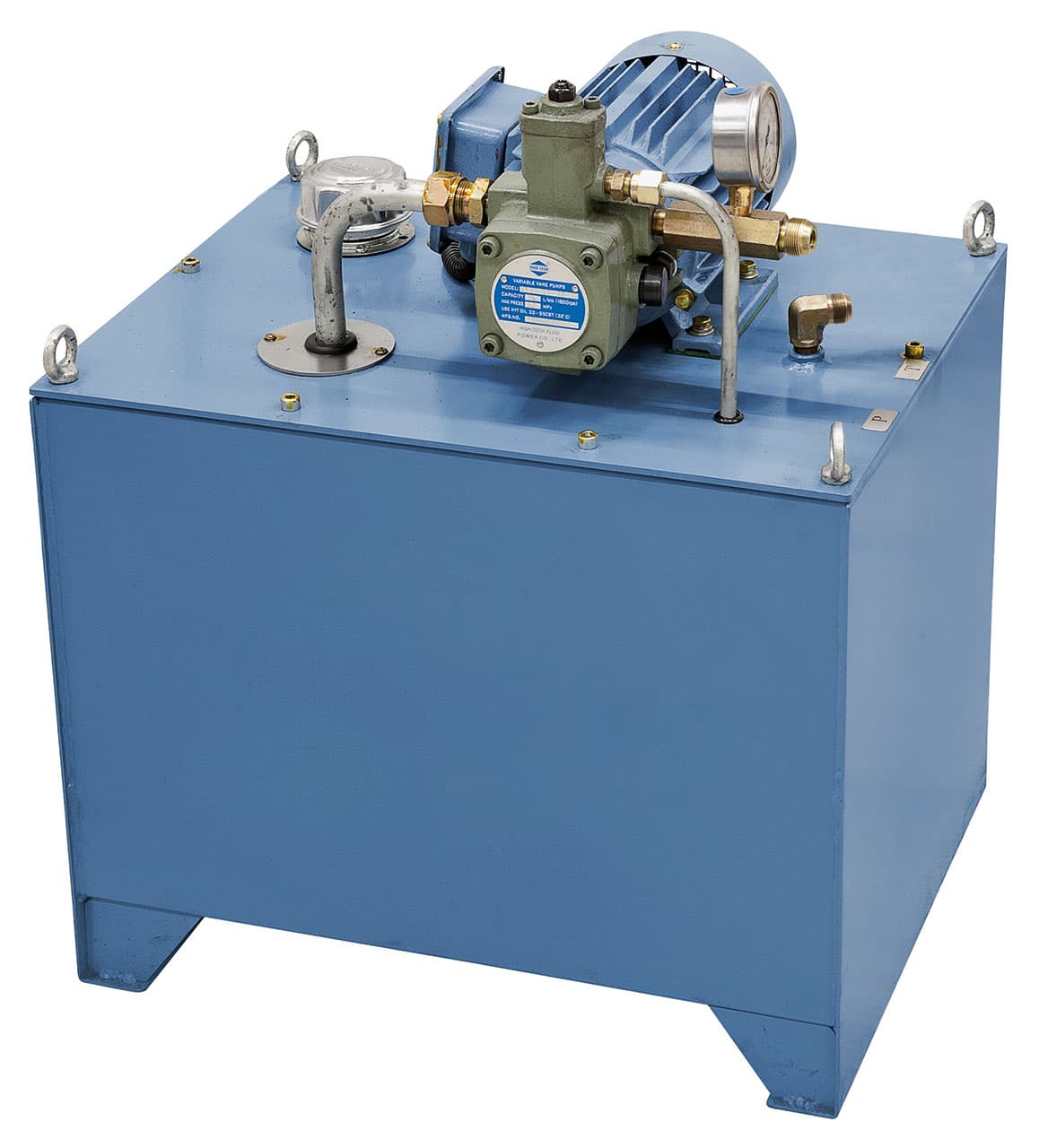

  • Samostatná hydraulická jednotka s výmenníkom tepla na elimináciu vibrácií a tepelného zaťaženia
  • Špeciálny hydraulický systém zaručuje jemné nastavenie stola aj pri plnom zaťažení
  • Masívna a dobre podopretá konštrukcia zaisťuje vysokú stabilitu

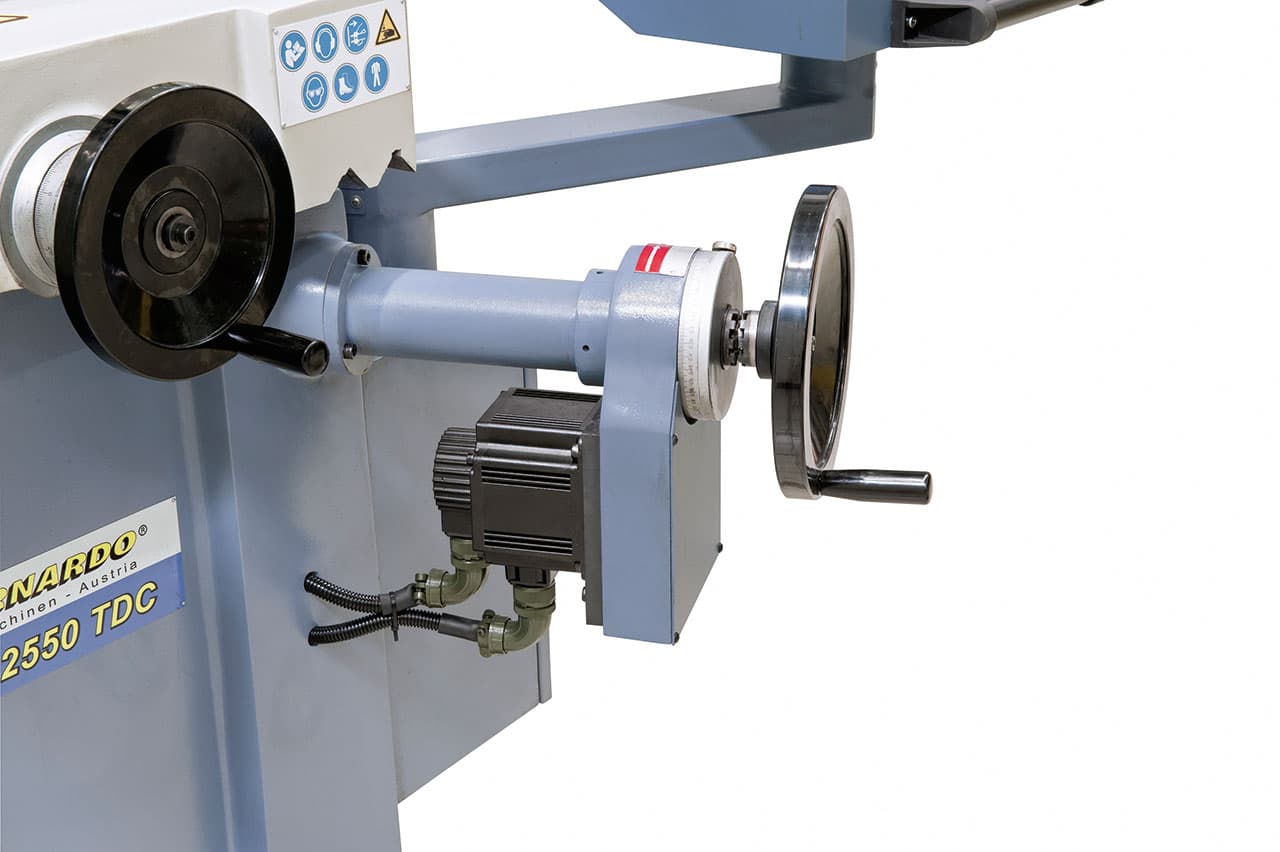

  • Digitálne riadený, automatický vertikálny posuv so servomotorom
  • Rýchloposuv na výšku obrobku, nastaviteľný na dokončovanie a iskrenie, automatické zdvihnutie na konci programu
  • Nastaviteľný pozdĺžny a priečny pohyb stola pomocou dorazov

TECHNICKÉ ÚDAJE

Rozmery stola250 x 510 mm
Počet / šírka T-drážok1 / 14 mm
Elektrická magnetická upínacia doska250 x 500 mm
Max. pozdĺžny pohyb560 mm
Max. priečny pohyb275 mm
Max. vzdialenosť vreteno / stôl450 mm
Max. hmotnosť obrobku*180 kg
Brúsny kotúč200 x 20 x 31,75 mm
Rýchlosť stola, hydraulická5 - 25 m/min
Priečne nastavenie
Automatické nastavenie, priečne0,1 - 8 mm/zdvih
Rýchloposuv, priečne990 mm/min
Nastavenie na jednu otáčku ručného kolieska4 mm/ot.
Delenie stupnice na ručnom koliesku0,02 mm
Vertikálne nastavenie
Automatické nastavenie, vertikálne0,005 / 0,01 / 0,02 /
0,03 / 0,04 / 0,05 mm
Rýchloposuv, vertikálne480 mm/min
Nastavenie na jednu otáčku ručného kolieska2 mm/ot.
Delenie stupnice na ručnom koliesku0,005 mm
Výkon motora brúsneho vretena2,2 kW
Otáčky vretena2850 ot./min
Výkon motora hydraulického čerpadla0,75 kW
Výkon motora vertikálneho posuvu0,5 kW
Dĺžka1900 mm
Hĺbka2050 mm
Výška1840 mm
Hmotnosť cca1750 kg

* s magnetickou upínacou doskou

OBSAH BALENIA

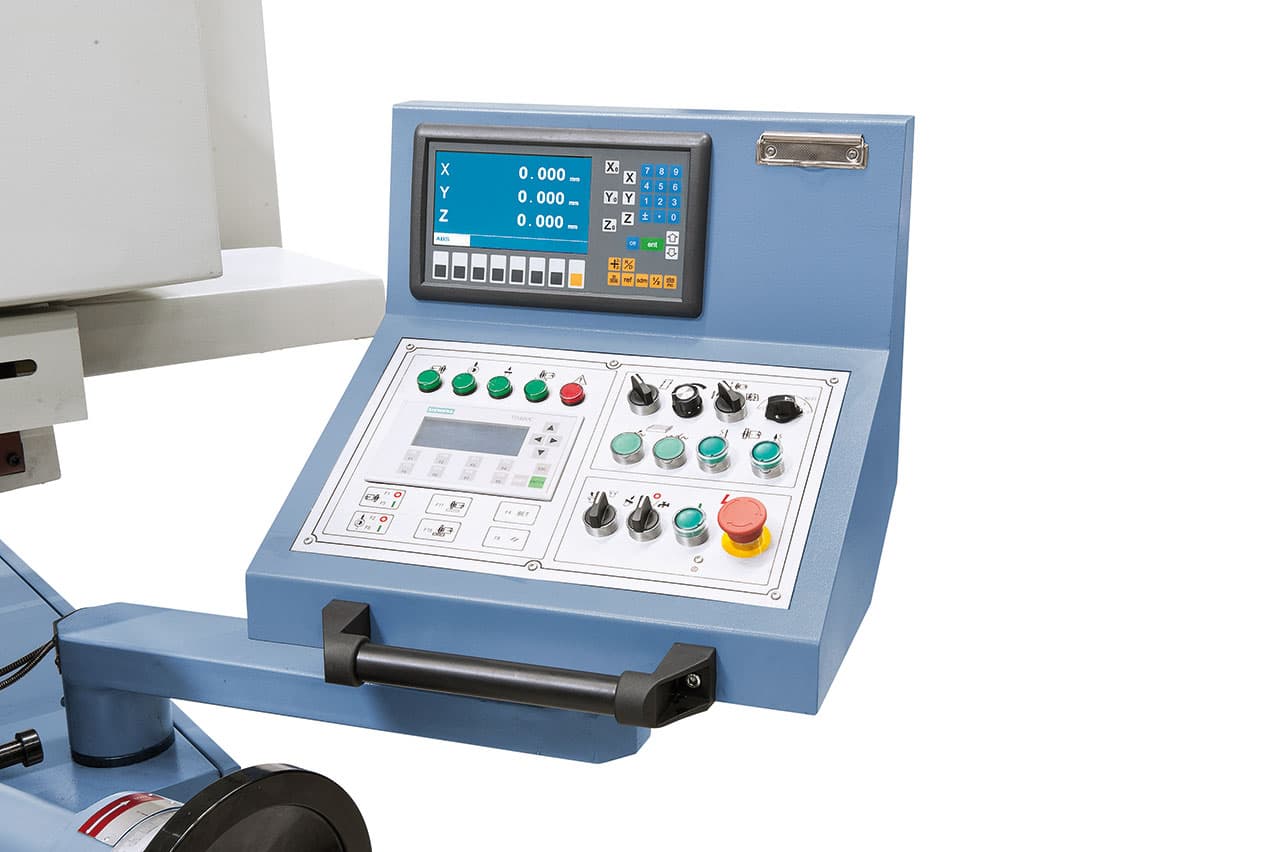

  • 2-osý digitálny odpočet ES-12 H s LCD displejom
  • Riadiaci systém Siemens TD 400 C
  • Brúsny kotúč
  • Príruba
  • LED osvetlenie stroja
  • Magnetická upínacia doska
  • Vyvažovací stojan
  • Vyvažovací tŕň

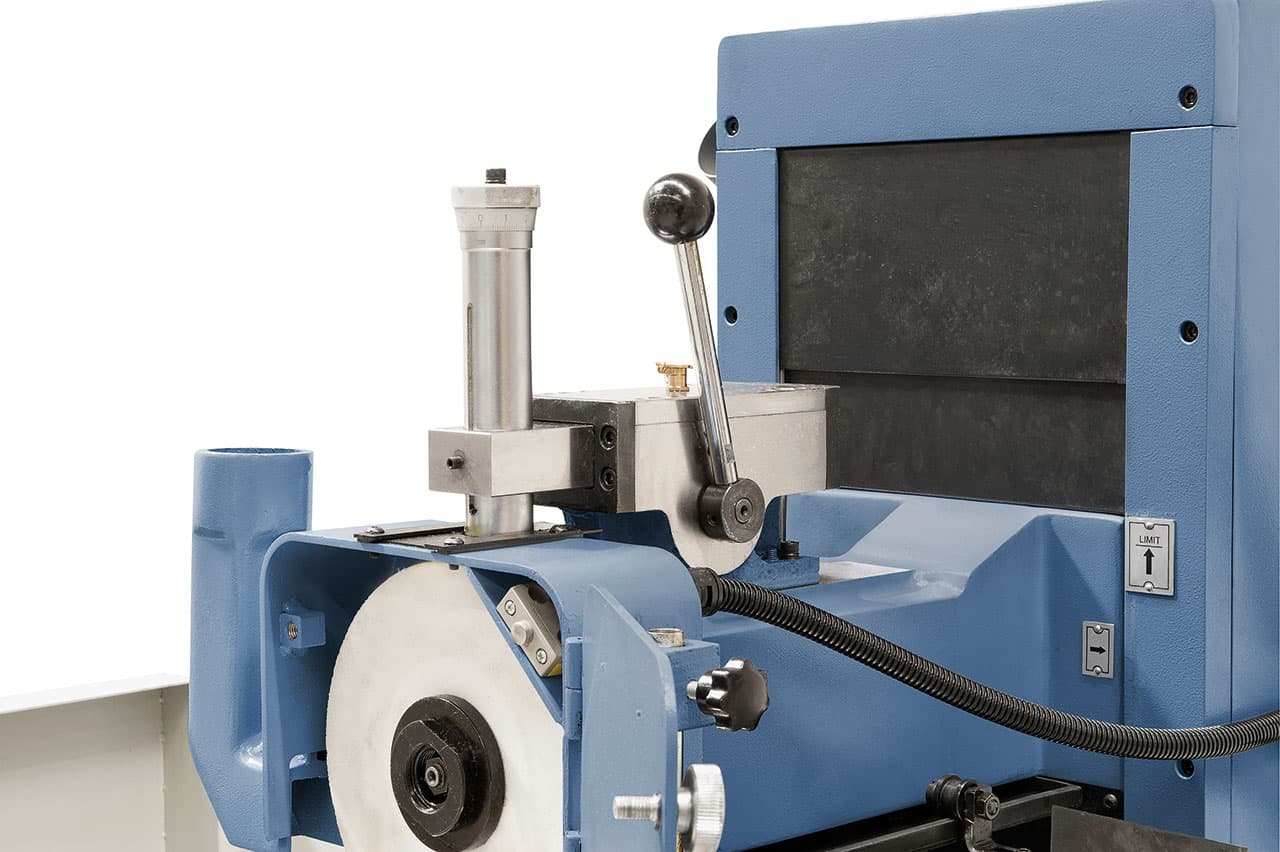

  • Paralelný orovnávač
  • Ochranné kryty
  • Demagnetizačné zariadenie
  • Chladiace zariadenie
  • Orovnávací diamant
  • Nohy stroja

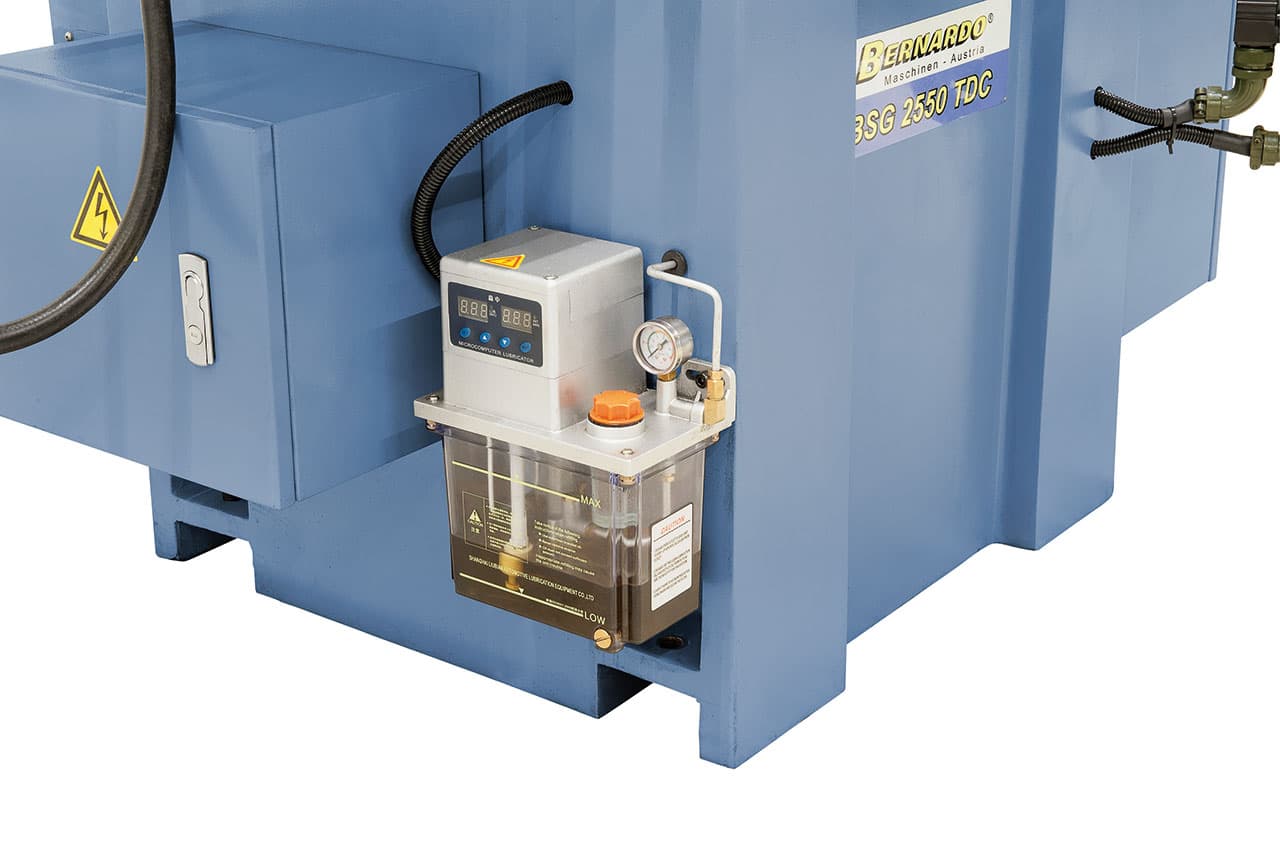

  • Centrálne mazanie
  • Náradie
