DOMOV/KOV/KOVOOBRÁBANIE/BRÚSKY/ROVINNÉ BRÚSKY/BRÚSKA NA PLOCHO BSG 2040 S PLC A DVOJOSOVÝM DIGITÁLNYM ODPOČTOM ES-12 H
ROVINNÉ BRÚSKY
SKU: 05-1445BBrúska na plocho BSG 2040 s PLC a dvojosovým digitálnym odpočtom ES-12 H
CENAVYPREDANÉ
€19,520.00
Cena bez DPH a dopravy. Kontaktujte nás pre presnú cenu.
PREHĽAD
Hydraulická brúska BSG 2040 PLC ponúka komplexné štandardné vybavenie, ako napríklad: digitálne riadené vertikálne nastavenie, paralelný orovnávací prípravok s mikrometrickým nastavením, magnetickú dosku so zariadením na odmagnetizovanie a tiež 2-osové digitálne odmeriavanie.
VLASTNOSTI
- Vrátane riadenia PLC Siemens na programovanie jednoduchých cyklov brúsenia pomocou dotykovej obrazovky
- Vysokokvalitný hydraulický systém zaručuje jemné a presné nastavenie stola aj pri jeho vysokom zaťažení
- Samostatná a oddelená hydraulická jednotka s výmenníkom tepla zabraňuje tepelnému namáhaniu a vibráciám stroja
- Maximálna tuhosť a stabilita vďaka silnému rebrovaniu a dostatočne dimenzovaným stenám
- Nízka úroveň trhavého pohybu (slip-stick efekt) vďaka vedeniu s plastovým povlakom v osiach x a y
- Pozicionovanie na výšku obrobku rýchloposuvom, nastaviteľné zdvihy pri brúsení a vyiskrení, automatické zdvihnutie po ukončení programu
- Brúsne vreteno je uložené v špeciálnych predpätých ložiskách bez axiálnej a radiálnej vôle
- Digitálne riadený automatický zvislý posuv so servomotorom
- Nastaviteľný pozdĺžny a priečny pohyb stola pomocou koncových dorazov
- Pozdĺžne vedenie stola ploché a V, priečne vedenie stola dvojité V
TECHNICKÉ ÚDAJE
| Upínacia plocha stola | 200 x 500 mm |
|---|---|
| T-drážky, počet / veľkosť | 1 / 14 mm |
| Elektromagnetická upínacia doska | 200 x 460 mm |
| Max. dráha pojazdu, pozdĺžne | 560 mm |
| Max. dráha pojazdu, priečne | 240 mm |
| Vzdialenosť stredu vretena / stola max. | 450 mm |
| Max. hmotnosť obrobku* | 180 kg |
| Brúsny kotúč | 200 x 20 x 31,75 mm |
| Pozdĺžny posuv, hydraulicky | 7 - 25 m/min |
| Priečny posuv | |
| Automatické nastavenie, priečne | 0,5 - 8 mm / zdvih |
| Rýchloposuv, priečny | 990 mm/min |
| Priečny posuv na otáčku ručným kolesom | 4 mm/ot |
| Nónius na ručnom kolese | 0,02 mm |
| Zvislý posuv | |
| Strojový posuv | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
| Rýchloposuv, zvislý | 480 mm/min |
| Zvislý posuv na otáčku ručným kolesom | 2 mm/ot |
| Nónius na ručnom kolese | 0,005 mm |
| Motor brúsneho vretena | 2,2 kW |
| Otáčky vretena | 2850 ot/min |
| Motor hydraulického čerpadla | 0,75 kW |
| Motor zvislého posuvu | 0,5 kW |
| Dĺžka | 2160 mm |
| Hĺbka | 1650 mm |
| Výška | 1840 mm |
| Hmotnosť cca | 1640 kg |
* s magnetickou upínacou doskou
OBSAH BALENIA
- Dvojosové digitálne odmeriavanie ES-12 H s LCD displejom
- Siemens SMART-panel IE V3 s dotykovou obrazovkou
- Elektronické ručné koleso
- Brúsny kotúč

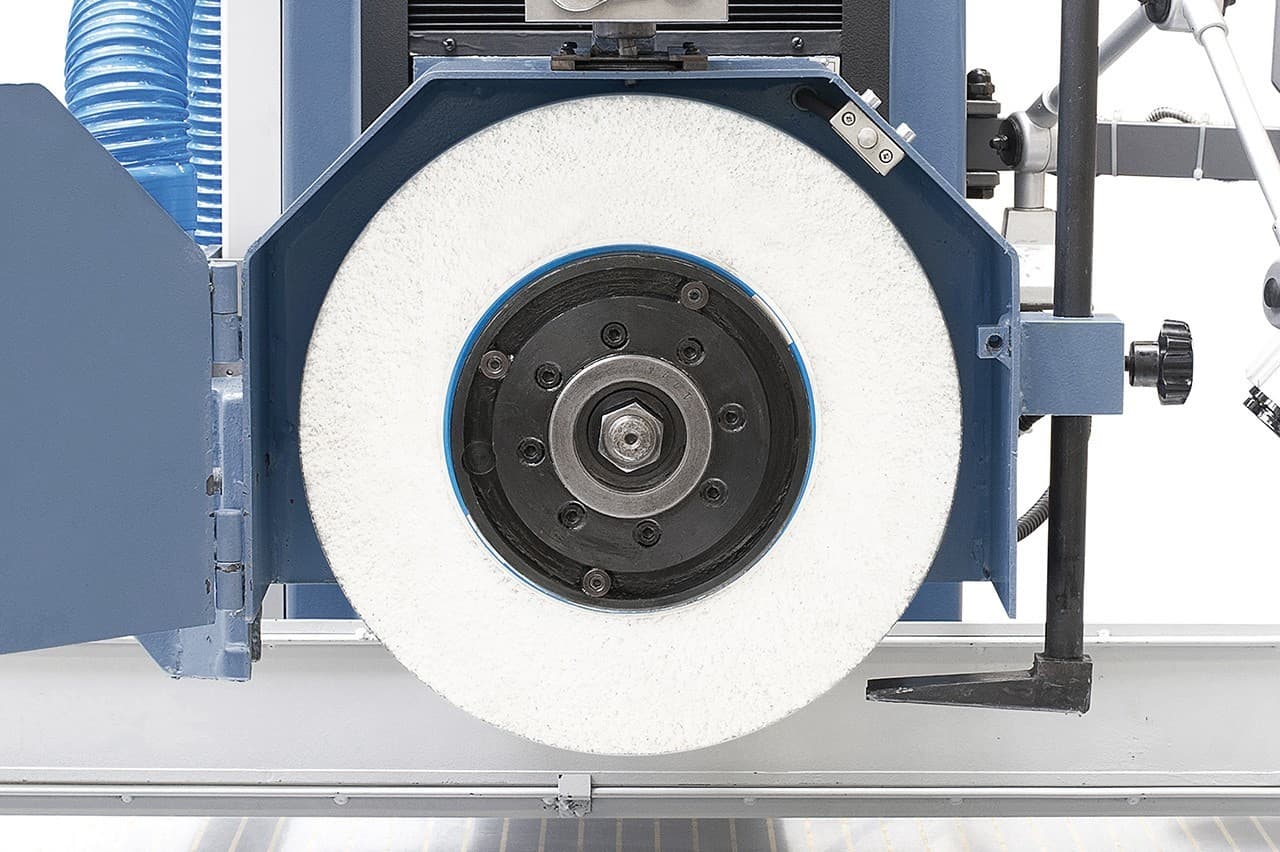

- Príruba kotúča
- LED pracovné svetlo
- Magnetická upínacia doska
- Vyvažovací stojan
- Vyvažovací tŕň
- Ochranné kryty
- Paralelný orovnávací prípravok
- Odmagnetizačné zariadenie

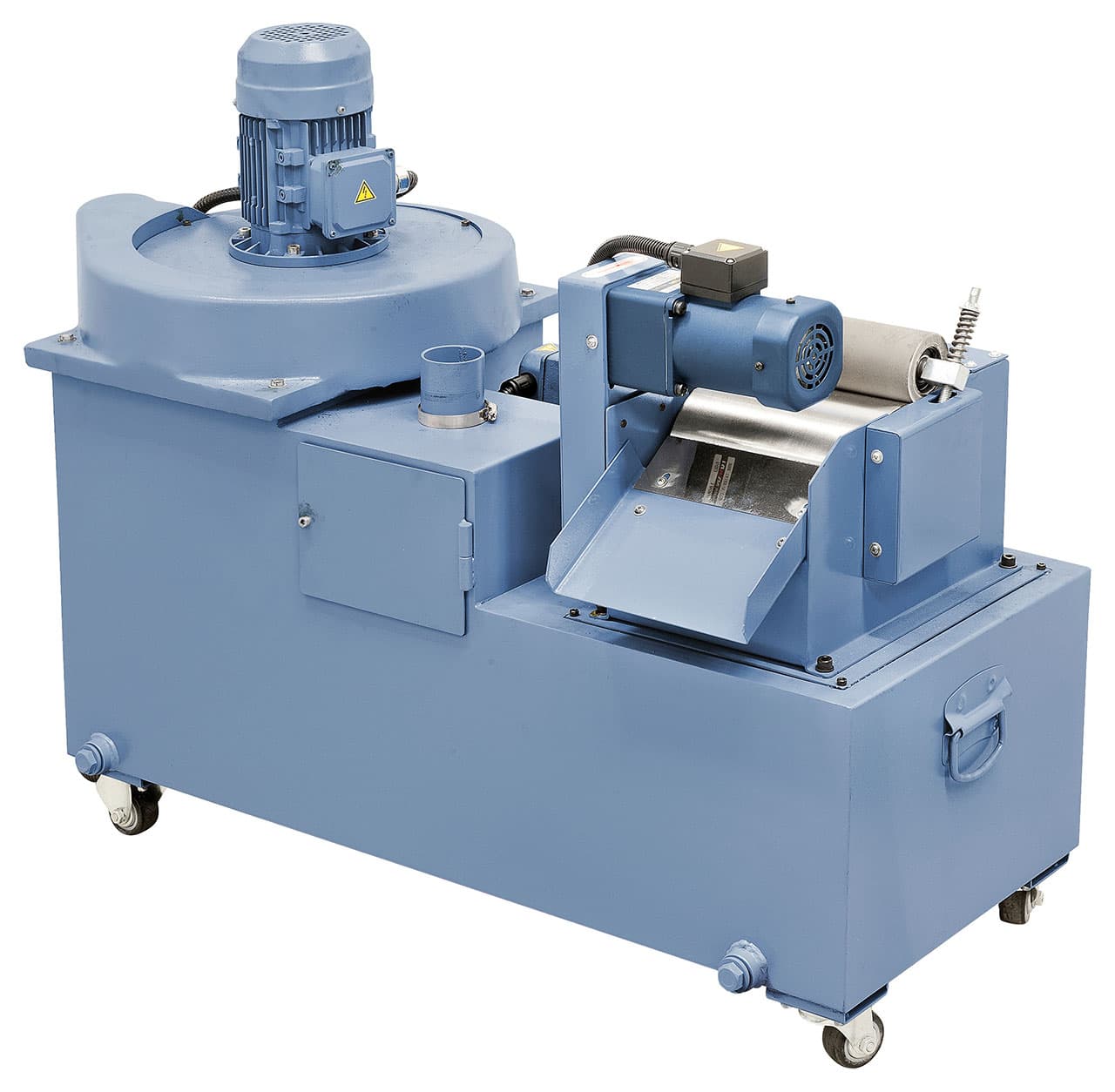

- Chladiace zariadenie
- Orovnávací diamant
- Vyrovnávacie pätky stroja
- Centrálne mazanie
- Servisné a obslužné náradie
